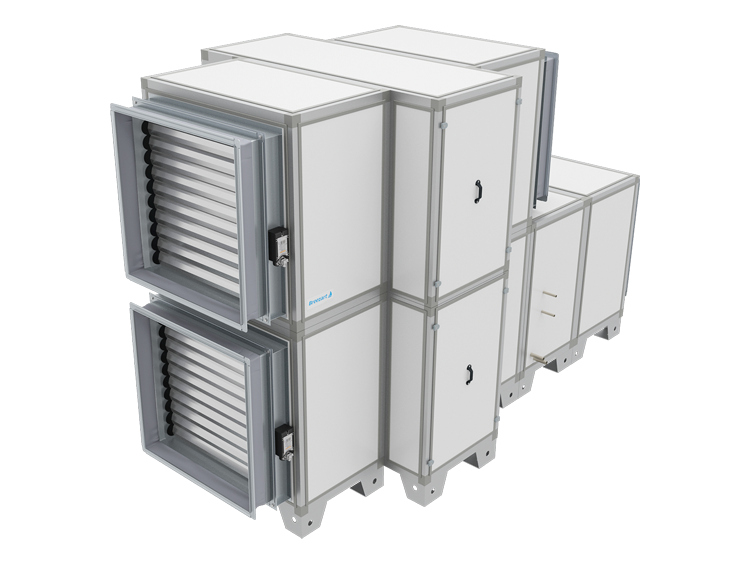

Breezart 16000 Aqua RR F

Серий Aqua RR F позволяет организовать приточно-вытяжную систему вентиляции с рекуперацией тепла и возможностью охлаждения воздуха в теплый период года. Она комплектуется роторным рекуператором, водяным нагревателем, фреоновыи охладителем, воздушными клапанами с электроприводом и возвратной пружиной и системой автоматики. Поддерживает управление ККБ сигналом 0-10В или On/Off.

Комплектация и особенности:

• Водяной нагреватель (смесительный узел не входит в комплект).
• 2-x контурный фреоновый охладитель (управление ККБ от вентустановки).
• Роторный рекуператор.
• Воздушные клапаны с электроприводом с возвратной пружиной.
• Вентиляторы.
• Фильтры 1000-1040-300-10 "EU4-16000 Aqua" (опционально M5).

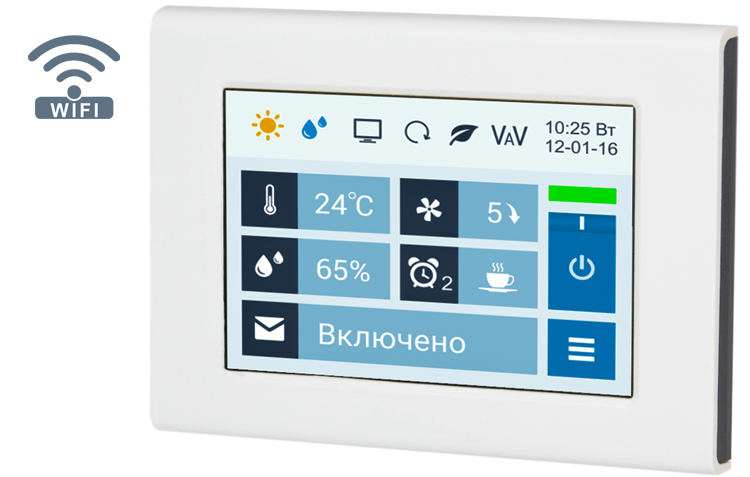

• Система цифровой автоматики JetLogic с датчиками и пульт JLV135 c Wi-Fi.Влагосодержание вытяжного воздуха в холодный период года не должно превышать 6 г/кг(соответствует 40% относительной влажности при температуре 20°С).

Функции автоматики:

• Управление клапаном смесительного узла калорифера для нагрева воздуха до заданной температуры, защита от замораживания.
• Регулировка скорости вентилятора, 10 ступеней.
• Управление ККБ различного типа, в том числе сигналом 0-10В.
• Контроль загрязненности воздушного фильтра (цифровой датчик давления).
• Восемь недельных сценариев, функции «Комфорт» и «Рестарт».
• Часы реального времени (не сбрасываются при сбое питания).
• Возможность создания VAV-системы (требуется модуль JL208DP).
• Подключение к системе «умный дом» по ModBus RTU или ModBus TCP.
• Управление через веб-интерфейс с компьютера или смартфона / планшета.

Веб-интерфейс позволяет удаленно управлять вентиляционными установками из браузера Google Chrome или Safari:

• Управление температурой, скоростью и влажностью (при наличии увлажнителя).
• Просмотр показаний датчиков.
• Просмотр ошибок, в том числе по отдельным узлам с расшифровкой кодов. Если система работает нормально (ошибок нет), можно посмотреть последнюю возникшую ошибку.
• Уведомления по e-mail при неисправности вентустановки.
• Настройка и запуск сценариев.
• Построение графиков температуры, влажности, мощности калорифера (для электронагревателя) и других параметров.
• Учет потребляемой электроэнергии (для электронагревателя).
• Управление расходом воздуха в VAV зонах (для VAV систем).

Тест-драйв веб-интерфейса

Для тестирования интерфейса созданы виртуальные модели, подключиться к которым может любой желающий. Вы можете выбрать дополнительное оборудование (VAV, увлажнитель воздуха) и протестировать интерфейс на этой виртуальной системе ►

Совместимые опции и оборудование:

• TPD-Gate - шлюз Modbus RTU - Modbus TCP с проводным Ethernet подключением (на базе пульта TPD)
• JL208DP - модуль на 4 зоны для создания VAV-системы (в комплекте трубка 1м и адаптер)
• S2-50-6-5,6 - смесительный узел 2-ходовой, насос 50-6, Kvs=5,6, G1 1/2" НР
• S3-40-8-27 - смесительный узел 3-ходовой, насос 40-8, Kvs=27, G1 1/2" НР
• S3-40-8-15 - смесительный узел 3-ходовой, насос 40-8, Kvs=15, G1 1/2" НР
• S2-50-6-4 - смесительный узел 2-ходовой, насос 50-6, Kvs=4, G1 1/2" НР
• WEB - удаленное управление вентустановкой через web-интерфейс (штатно)
• CT - поддержание температуры в помещении по доп. датчику температуры (каскадный регулятор)
• DC - выход "сухие контакты" для управления ККБ типа On/Off (несовместимо с PC)
• PC - выход 0-10В для управления инверторным ККБ (несовместимо с DC)
• GH - сигнал для включения котла или его переключения на повышенную мощность
