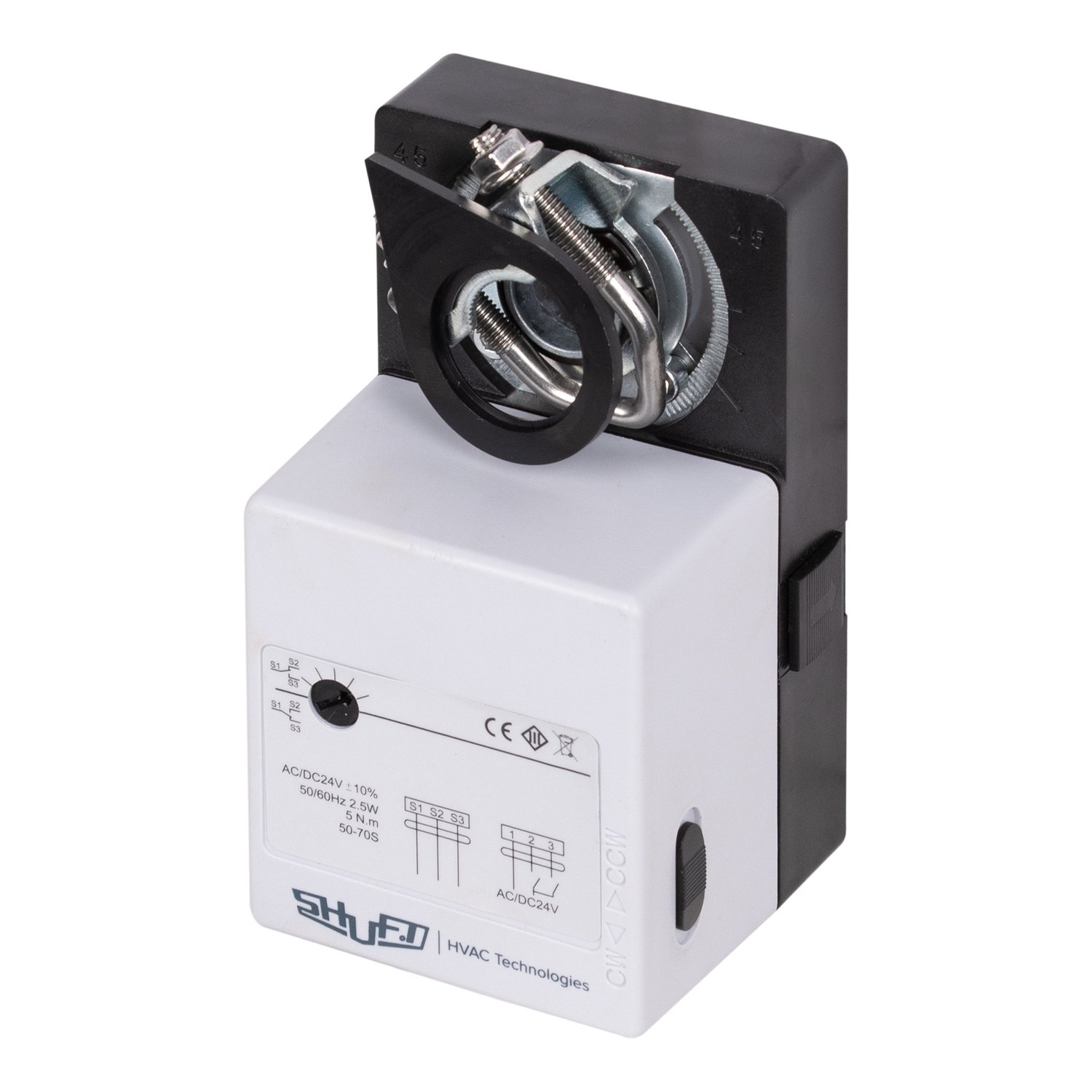

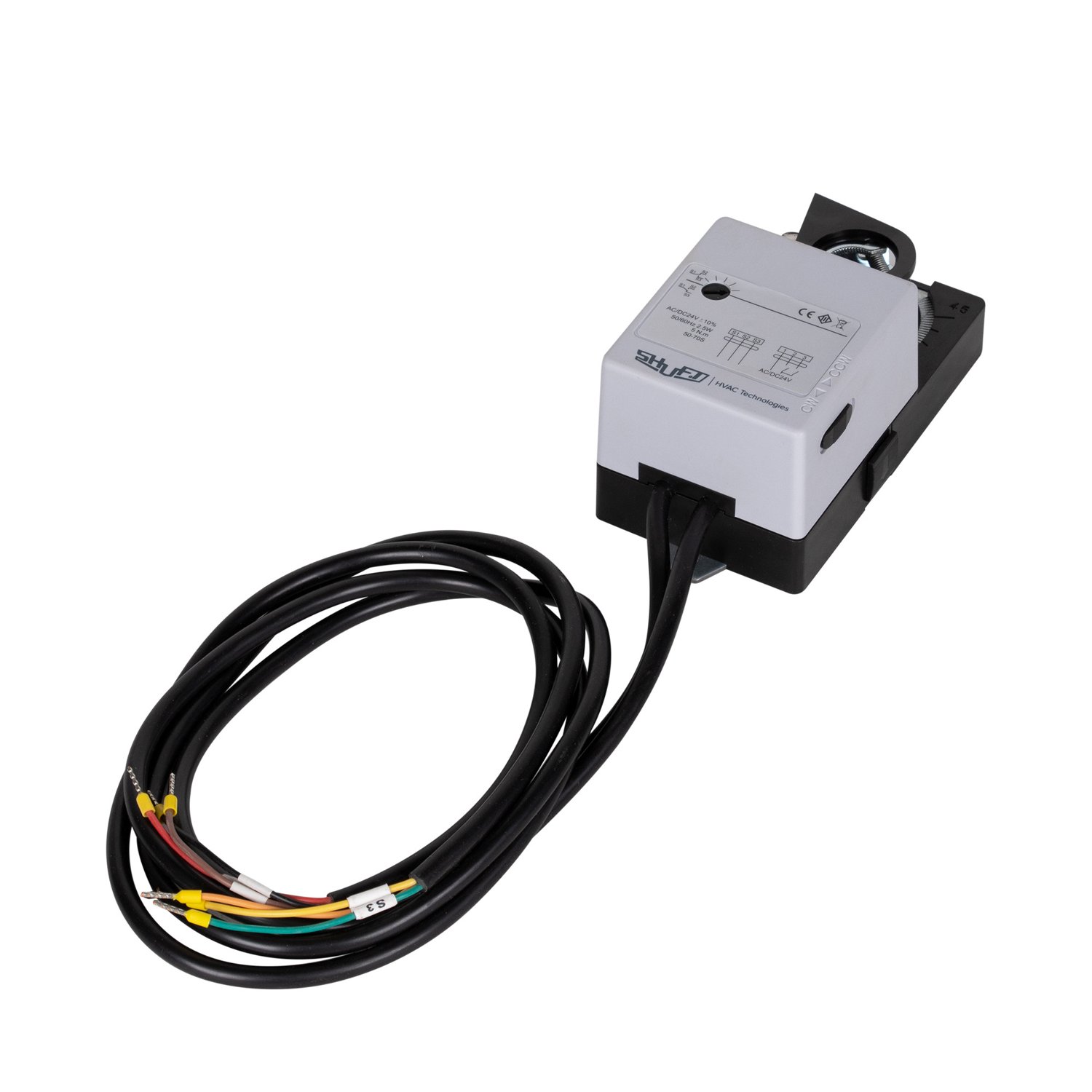

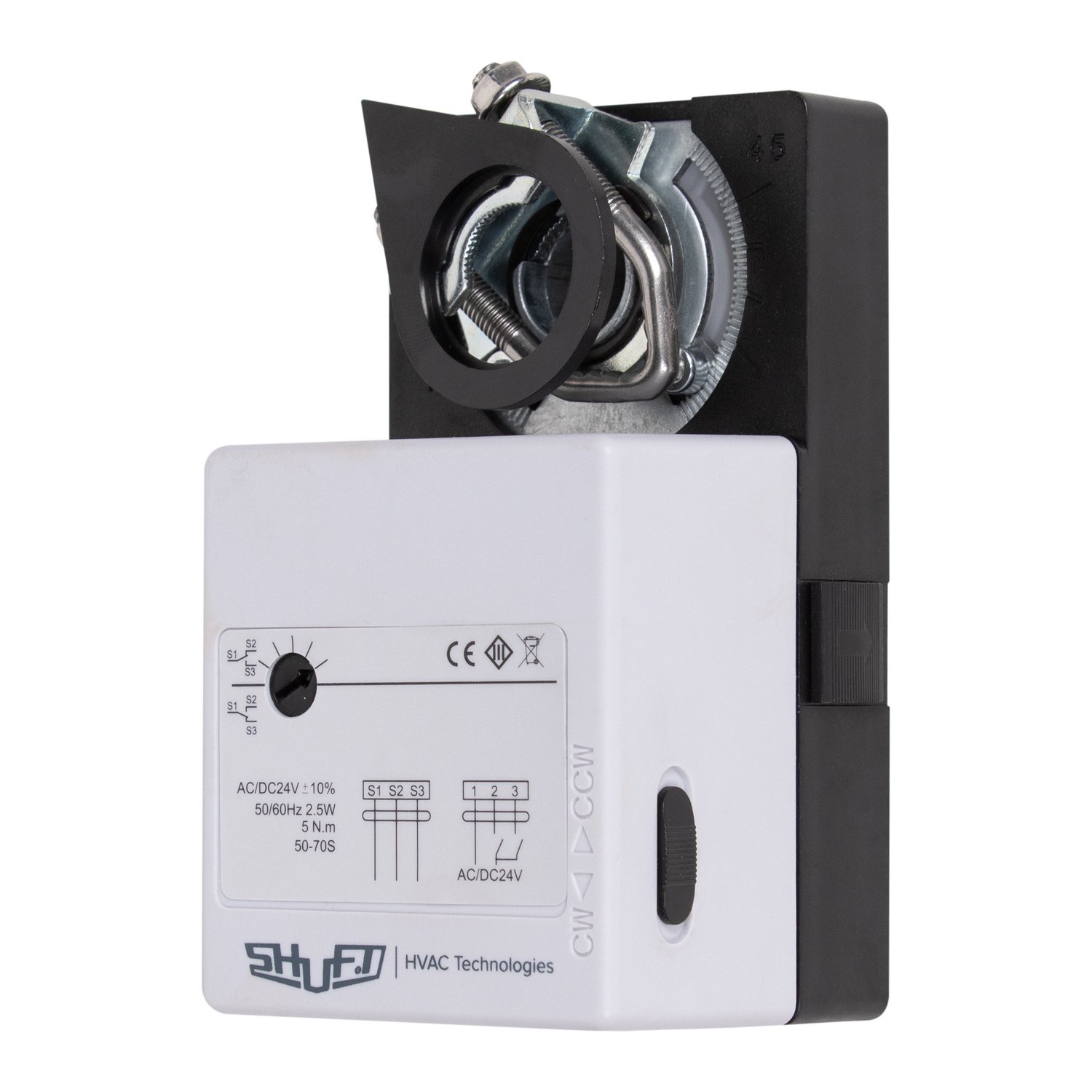

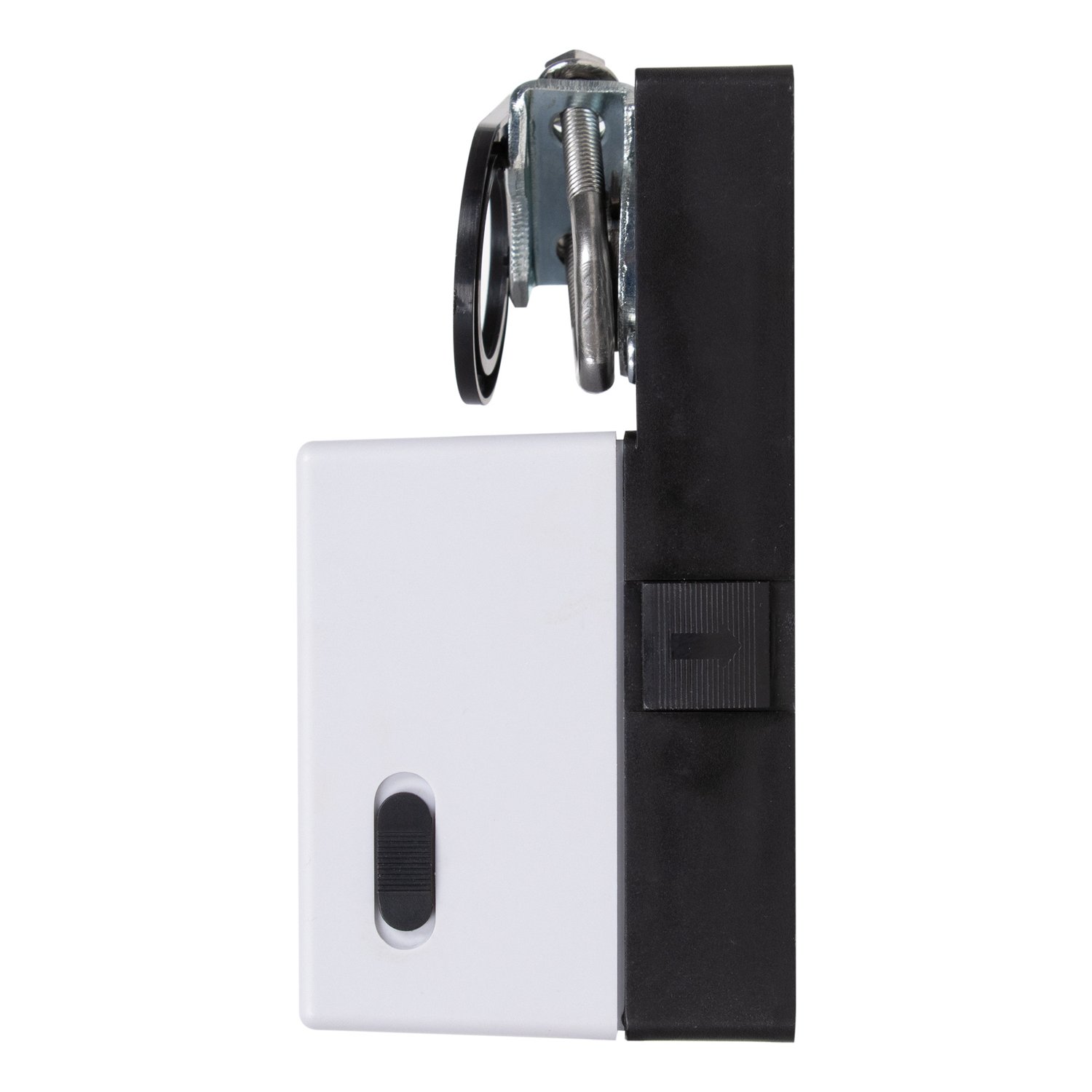

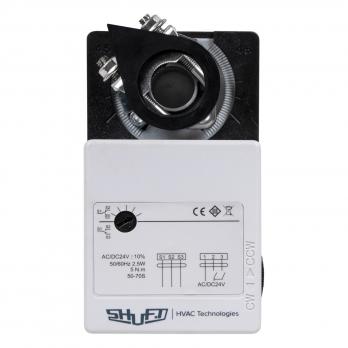

Электропривод SHUFT LMU-24-05-S1-MD

Назначение

Электропривод SHUFT LMU-24-05-S1-MD предназначен для управления воздушными заслонками площадью до 1,0 м² в системах вентиляции, отопления и кондиционирования.

Модификация без возвратной пружины, с плавным (модулирующим) управлением.

Принцип действия

По управляющему сигналу привод поворачивает вал заслонки в заданное положение и удерживает его. Диапазон поворота — 0–90°, при необходимости рабочий ход ограничивается в пределах 10–80°.

Полный ход занимает 50–70 с.

Управление

Питание — 24 В. Управление — плавное. Направление вращения выбирается переключателем на корпусе.

Монтаж

Привод устанавливается непосредственно на вал заслонки: круглый Ø6–16 мм или квадратный 5–11 мм, минимальная длина штока — 40 мм.

Ручное управление

Предусмотрено возможность ручного открытия привода (при монтаже и наладке).

Сигнализация положения

Встроен 1 вспомогательный переключатель для контроля положения заслонки.

Основные особенности

• Крутящий момент 5 Н·м — заслонки до 1,0 м²
• Плавное (модулирующее) управление
• Энергопотребление: 2,5 Вт в движении, 0,5 Вт в покое
• Корпус из пластик, степень защиты IP54
• Срок службы 60 000 циклов

Область применения

Системы общеобменной вентиляции, отопления и кондиционирования: управление воздушными заслонками и клапанами.
