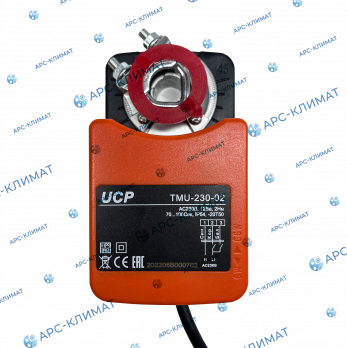

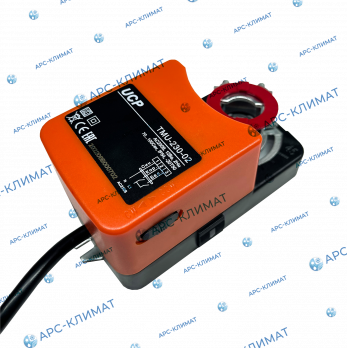

UCP TMU-230-02 Привод воздушного клапана реверсивный 2Нм 220В

Принцип действия электропривода UCP TMU-230-02

При подаче напряжения питания электропривод поворачивает заслонку в рабочее положение. После отключения питания, заслонка остается в последнем положении до следующего сигнала.

Монтаж

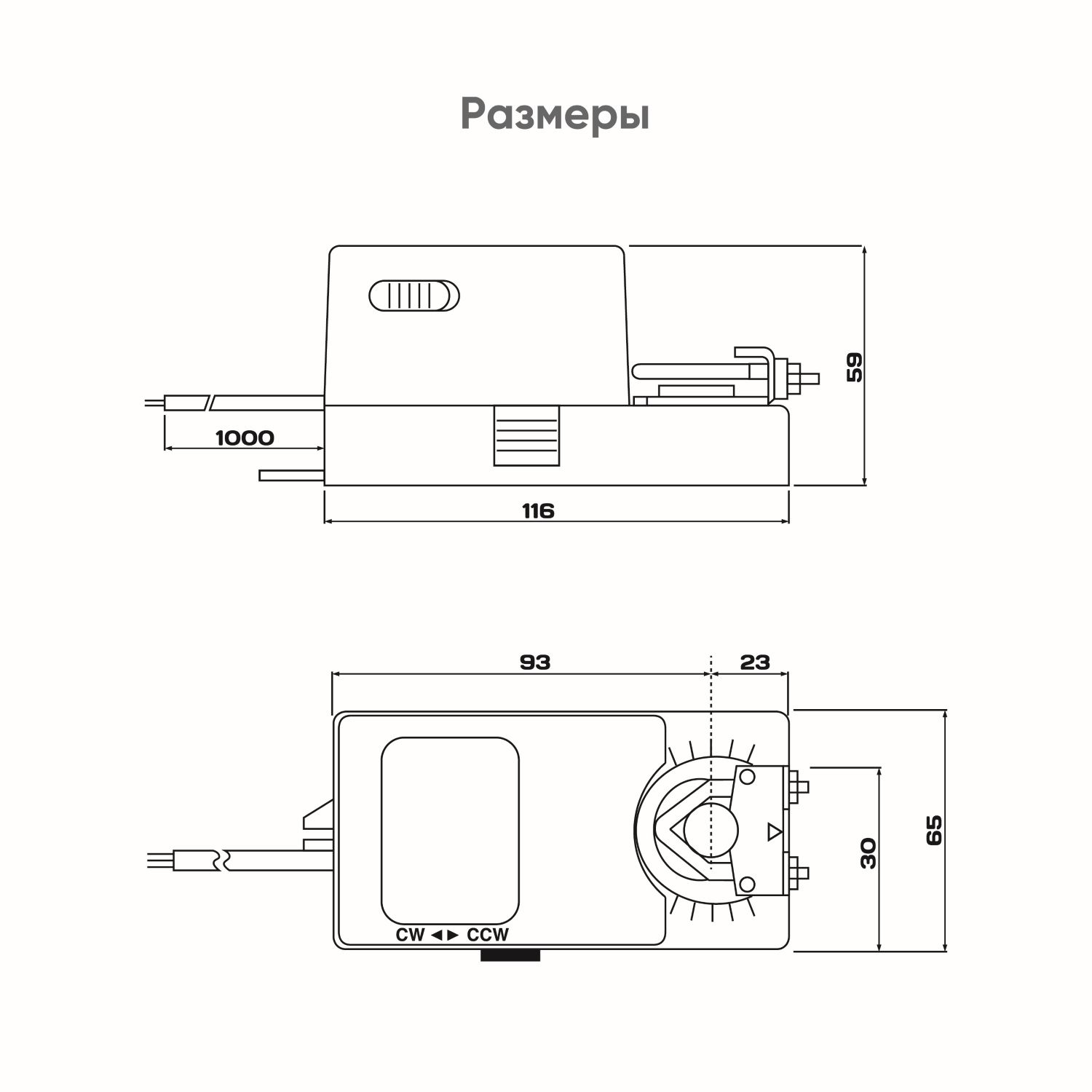

Электропривод устанавливается на клапан с приводным валом диаметром ?6...15 мм или квадратным сечением ?5...10,5 мм. Минимальная длина штока для установки составляет 40 мм. Выбор стороны вращения осуществляется монтажом привода с нужной стороны.

Сигнализация положений

Привод оснащен механическим указателем положения для визуального контроля текущего состояния заслонки.

Ручное управление

Электропривод поддерживает возможность ручного открытия в случае необходимости.

Технические особенности

• Крутящий момент: 2 Нм
• Размер заслонки: до 0.4 м?

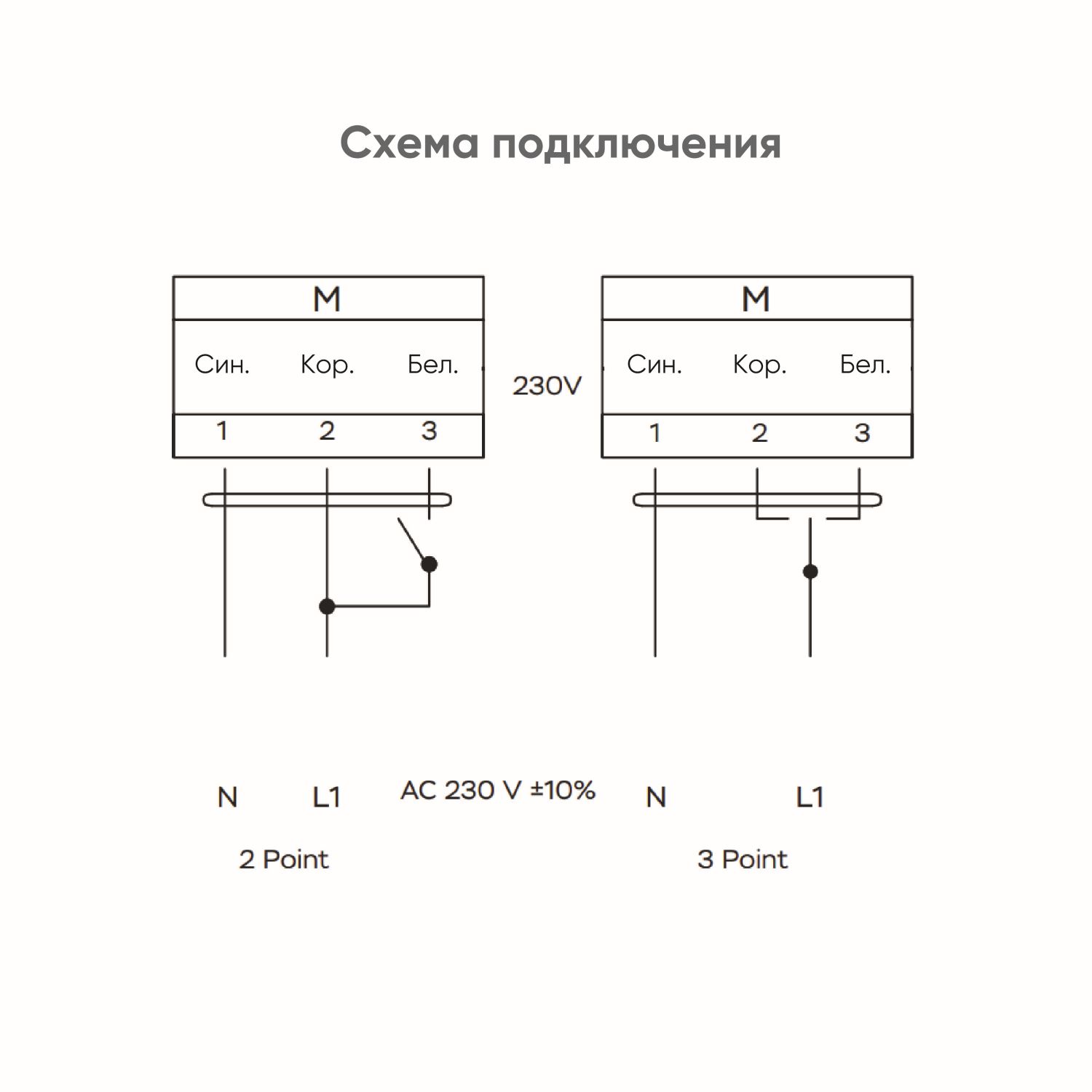

• Электропитание: AC 230V ±10%
• Размер вала: ?6...15 мм / ?5...10,5 мм
• Минимальная длина штока: 40 мм
• Возможность менять угол вращения
• Выбор стороны вращения
• Длина заводского кабеля: 1 м
• Выбор стороны вращения путем установки привода с нужной стороны
• Возможность ручного открытия привода

Технические характеристики
