AIRS TF230-S Привод воздушного клапана с возвратной пружиной 3Нм 220В

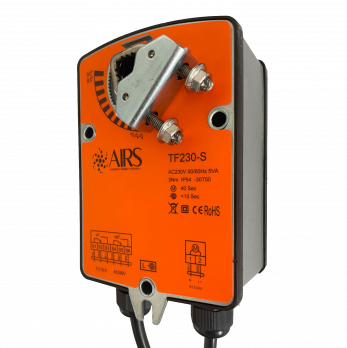

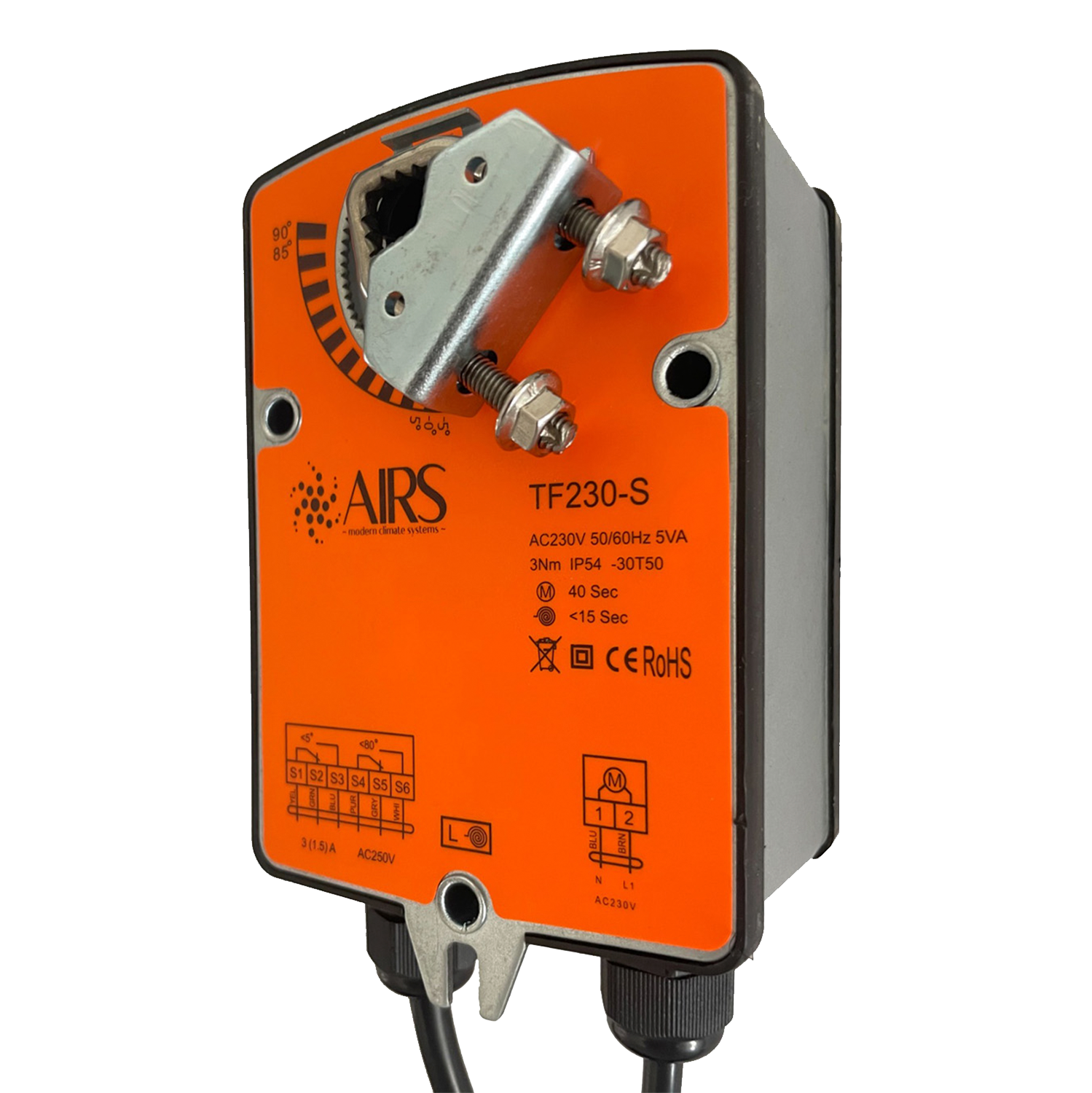

Электропривод AIRS TF230-S

Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений.

• Электропривод с возвратной пружиной
• Напряжение питания 230 В
• Управление воздушными клапанами площадью до 0,6 м?
• Крутящий момент 3 Нм
• Возможно взрывозащищенное исполнение
• Наличие вспомогательных переключателей

Принцип действия

При подаче напряжения питания вал привода приводит створку клапана в рабочее положение и одновременно взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает створку клапана в охранное положение.

Монтаж

Электропривод легко устанавливается непосредственно на вал створки клапана круглого сечения 7…12 мм или квадрат 6…9 мм с помощью универсального крепежного хомута и закрепляется с помощью специального фиксатора. К корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или на клепку.

Сигнализация положений

Электропривод содержит встроенный переключатель для сигнализации положения створки при углах поворота на 5° или 85°. Промежуточное положение определяется по механическому указателю.

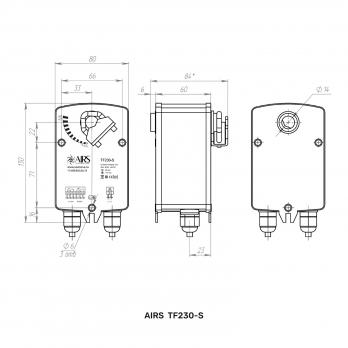

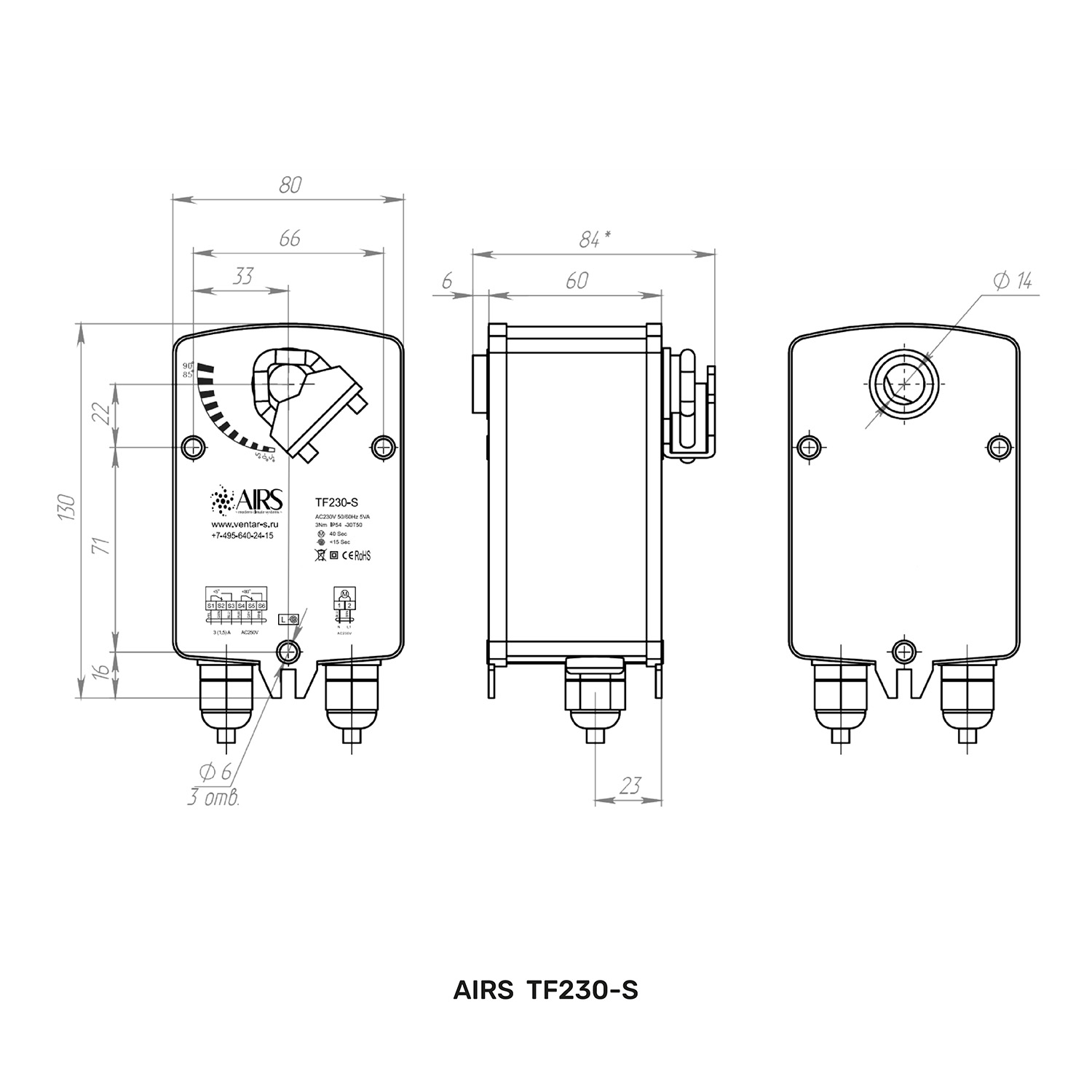

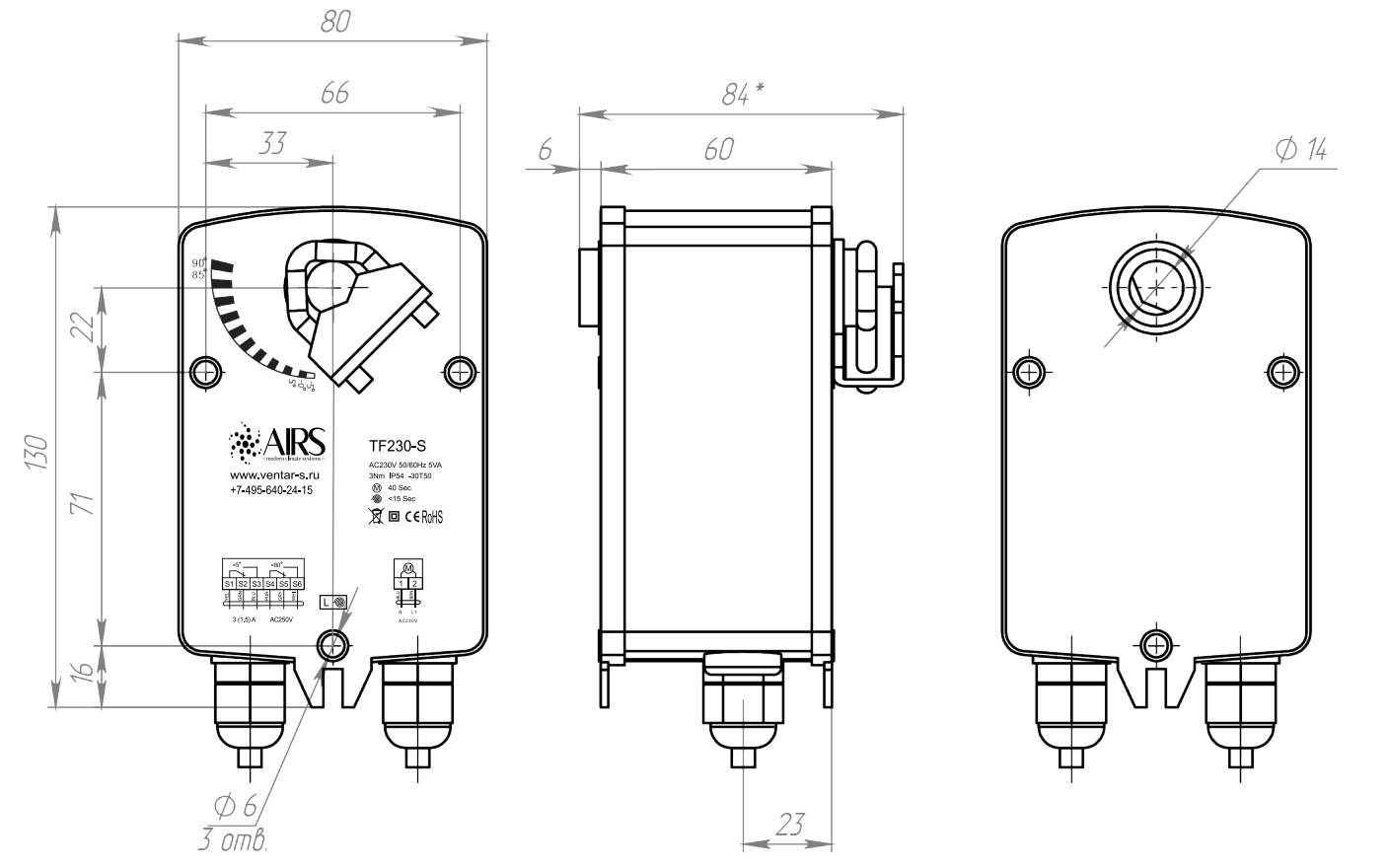

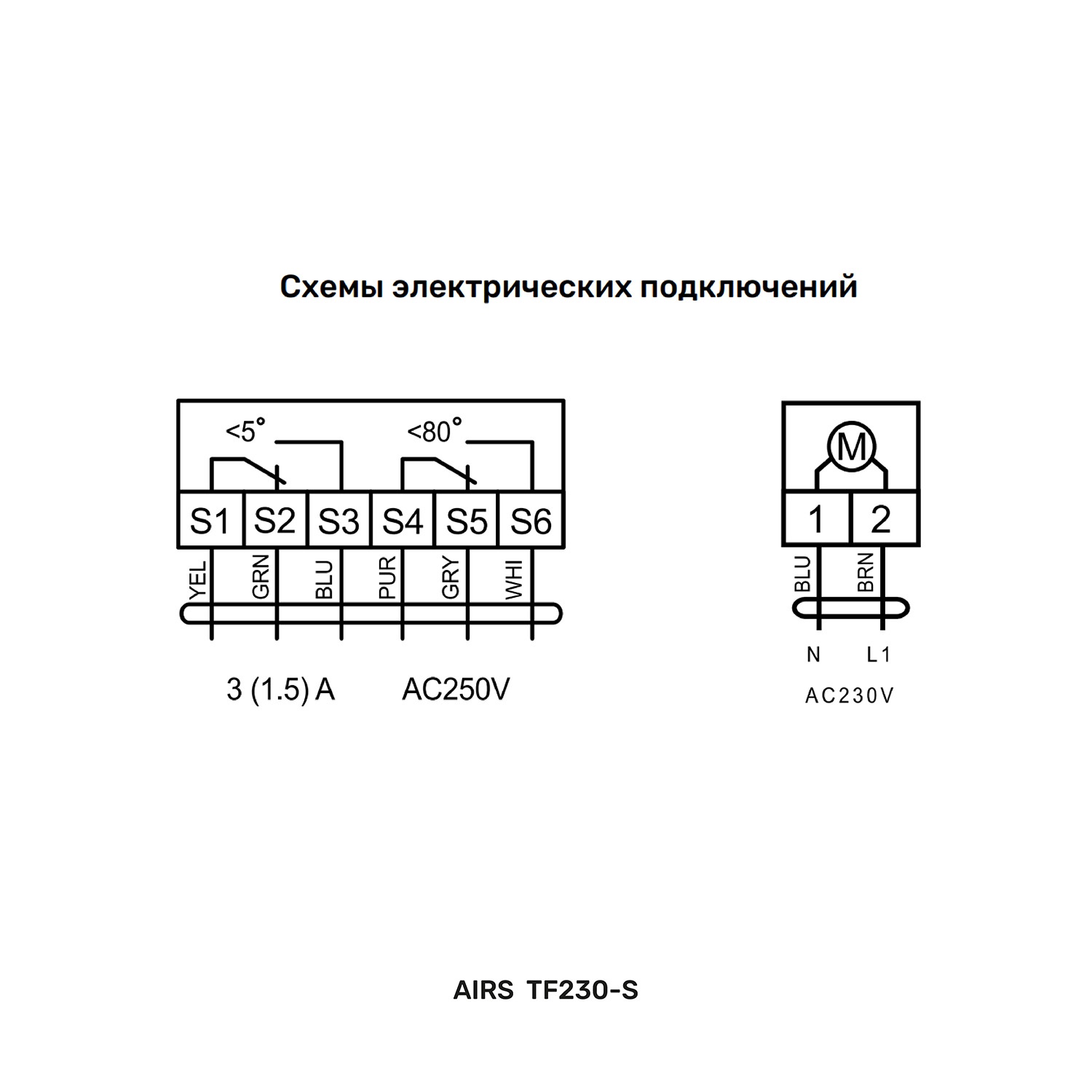

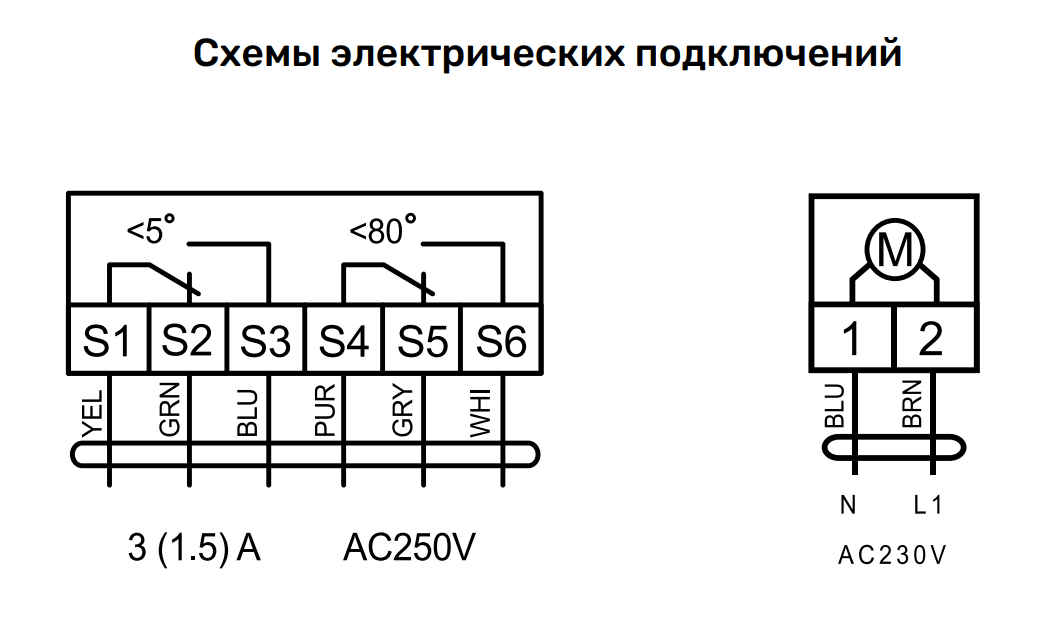

Чертёж и схема подключения

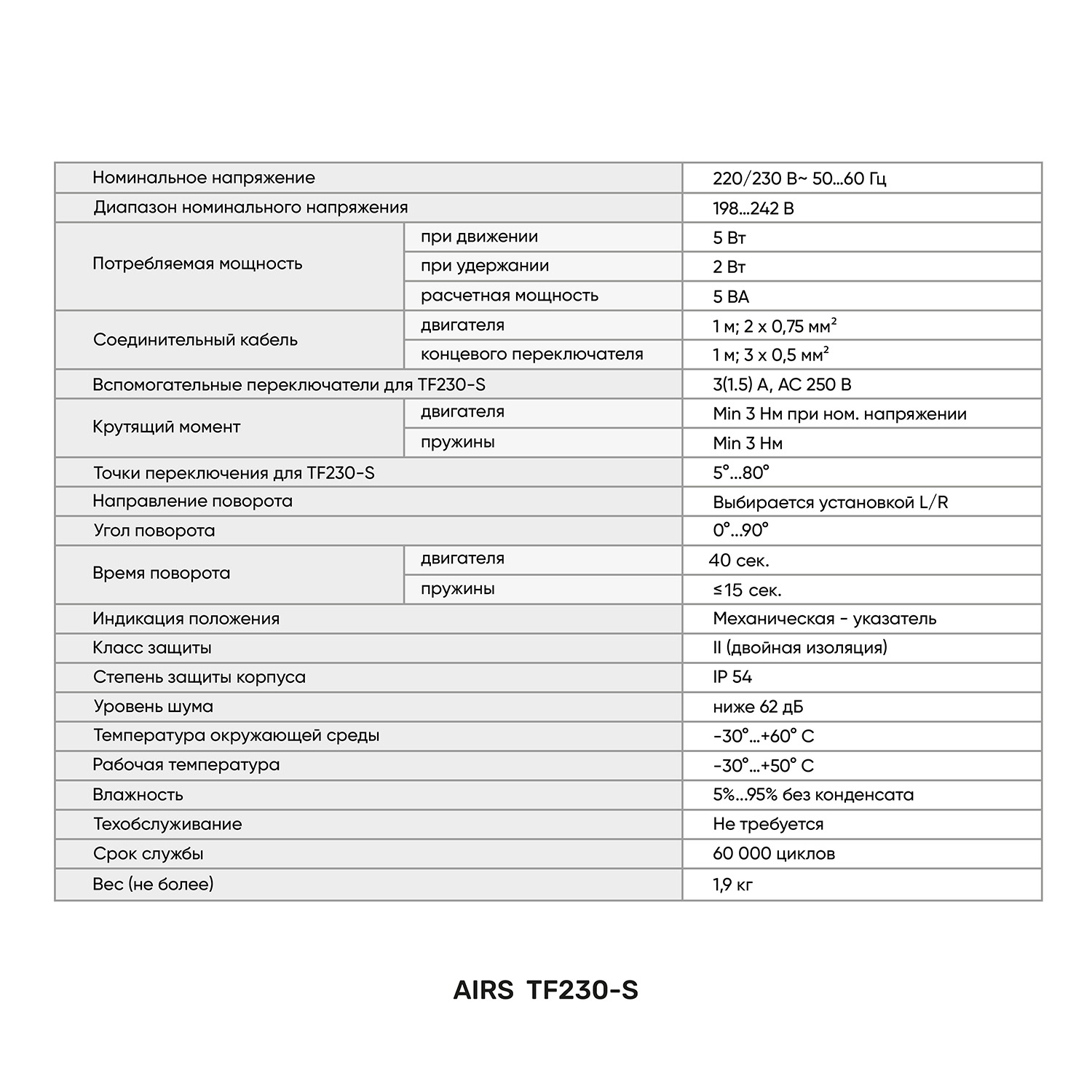

Характеристики
