Электропривод AIRS SF24-S
Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений.
- Электропривод с возвратной пружиной.
- Напряжение питания 24 В
- Управление воздушными клапанами площадью до 3 м?
- Крутящий момент 15 Нм
- Возможно взрывозащищенное исполнение
- Наличие вспомогательных переключателей
Принцип действия
При подаче напряжения питания вал привода приводит створку клапана в рабочее положение и одновременно взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает створку клапана в охранное положение.
Монтаж
Электропривод легко устанавливается непосредственно на вал створки клапана круглого сечения 10…19 мм или квадрат 10…16 мм с помощью универсального крепежного хомута и закрепляется с помощью специального фиксатора. К корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или на клепку.

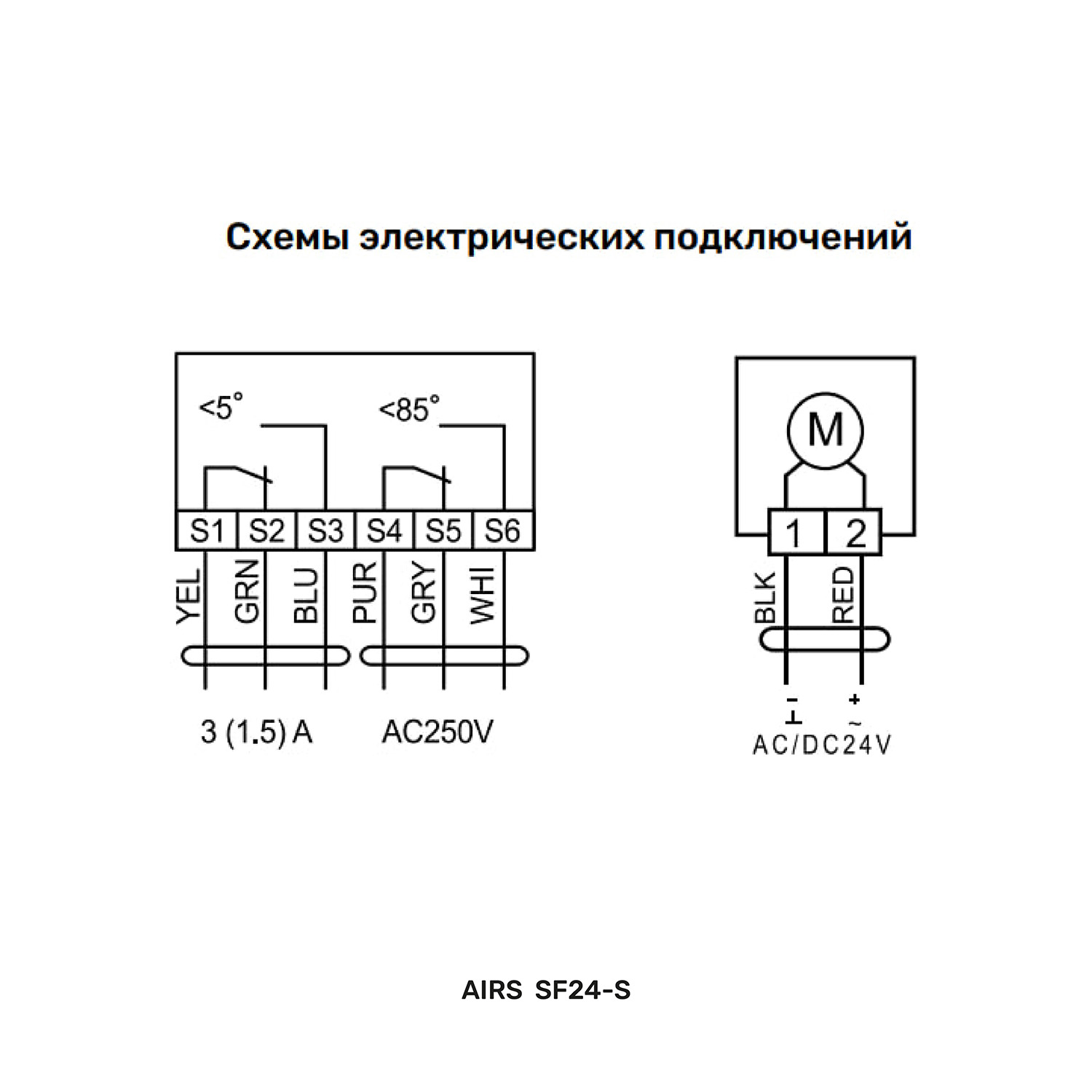

Чертёж и схема подключения
Характеристики
| Номинальное напряжение | 24 В=/ 24 В~ 50…60 Гц | |
| Диапазон номинального напряжения | 21.6…26.4 В | |
| Потребляемая мощность | При движении | 5 Вт |
| При удержании | 2,5 Вт | |
| Расчетная мощность | 10 ВА | |
| Соединительный кабель | Двигателя | 1 м; 2 х 0,75 мм? |
| Концевого переключателя | 1 м; 6 х 0,5 мм? | |
| Вспомогательные переключатели для SF24-S | 3(1.5) А, АС 250 В | |
| Крутящий момент | Двигателя | Min 15 Нм при ном. напряжении |
| Пружины | Min 15 Нм | |
| Точки переключения для SF24-S | 5°...85° | |
| Направление поворота | Выбирается установкой L/R | |
| Угол поворота | 0°...90° (-5°…90° механически) | |
| Время поворота | Двигателя | 150 сек. |
| Пружины | ? 30 сек. | |
| Индикация положения | Механическая - указатель | |
| Класс защиты | II (все изолировано) | |
| Степень защиты корпуса | IP 54 | |
| Уровень шума | Макс. 62 дБ | |
| Температура окружающей среды | -30°…+60° С | |
| Рабочая температура | -30°…+50° С | |
| Влажность | 5%...95% без конденсата | |
| Техобслуживание | Не требуется | |
| Срок службы | 60 000 циклов | |
| Вес (не более) | 2,7 кг | |
- Габариты и подключение
- Ширина упаковки (м.) 0.13
- Высота упаковки (м.) 0.09
- Длина упаковки (м.) 0.31
- Электропитание
- Напряжение AC/DC 24В
- Управление и функции
- Возвратная пружина Есть
- Крутящий момент (Нм) 15
- Плавная регулировка Нет
- SPDT (Вспомогательные переключатели) Да
- Конструкция и исполнение
- Назначение Воздушные с пружиной
- Бренд AIRS
- Тип вентиляции Для воздушых клапанов
