Принцип действия

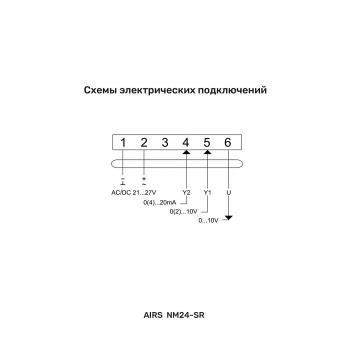

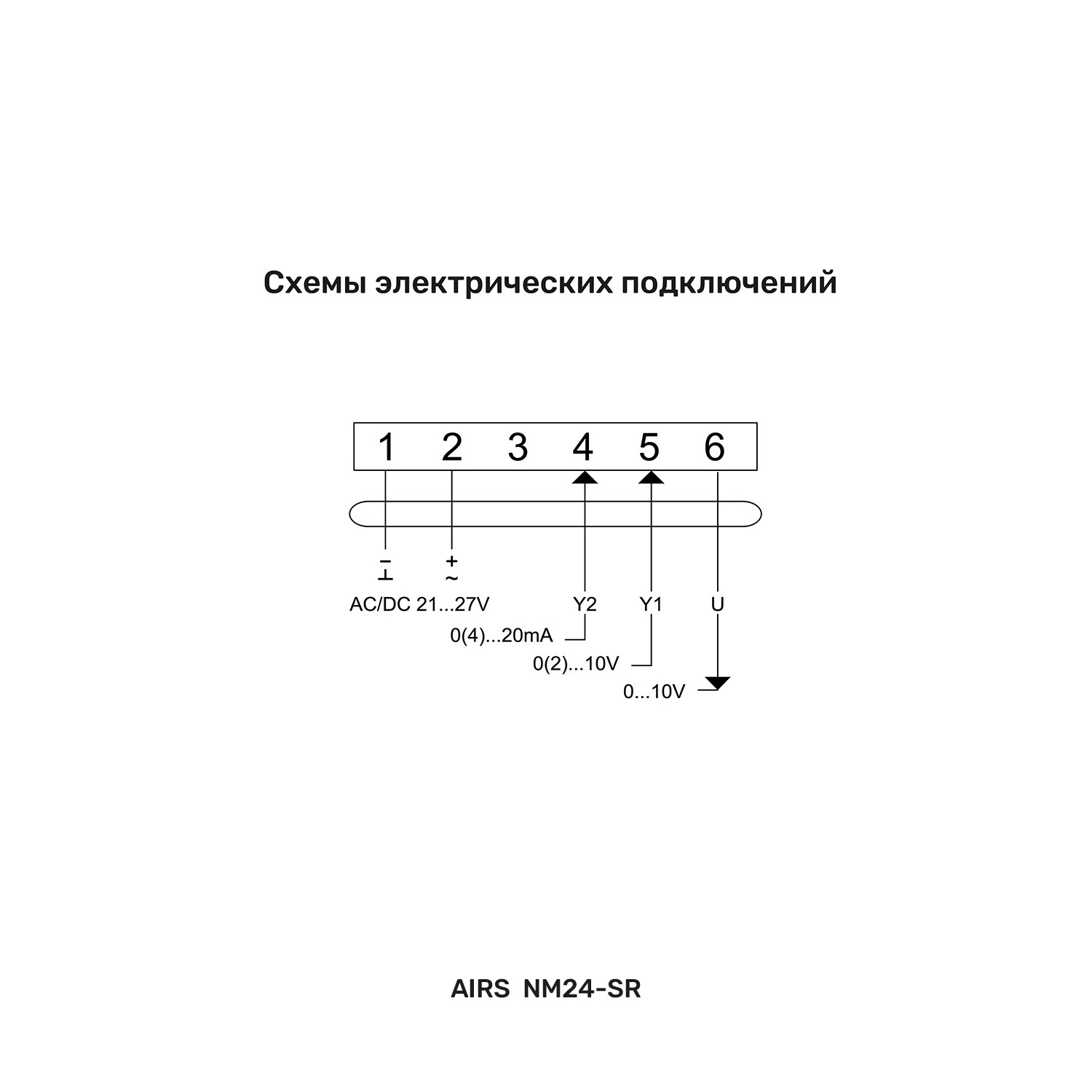

При подаче управляющего сигнала происходит вращение вала электропривода к положениям "открыто" или "закрыто" в зависимости от величины управляющего сигнала. На плате привода под верхней крышкой находится переключатель. Тумблер 1 производит смену направления вращения: «ON» - по часовой стрелке; «OFF» - против часовой стрелки. Тумблер 2 переключает диапазон управляющего сигнала: «ON» - 0…10В или 0…20мА; «OFF» - 2…10В или 4…20мА.
Монтаж

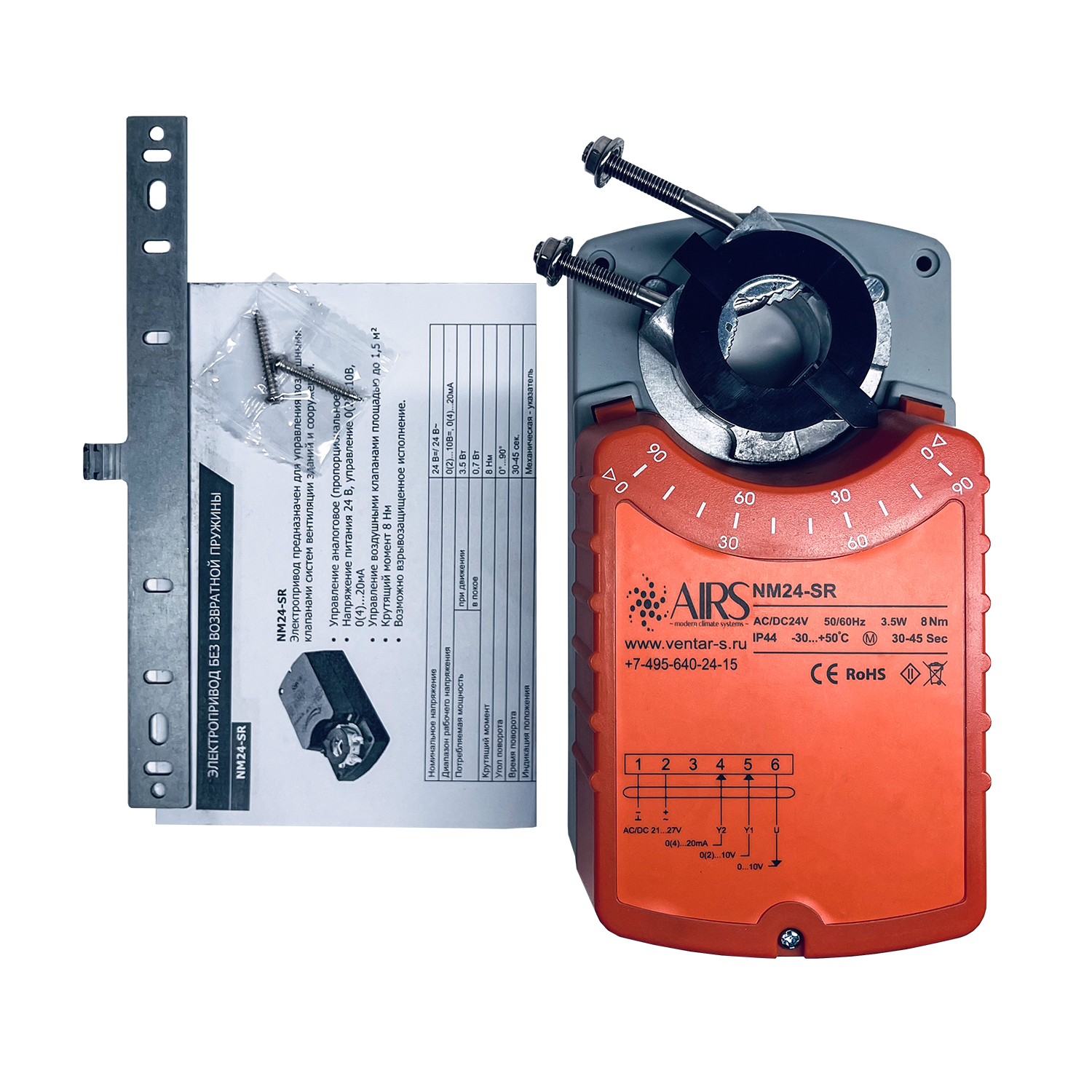

Электропривод легко устанавливается непосредственно на вал створки клапана круглого сечения 10...20 мм или квадратного сечения 10…16 мм и закрепляется с помощью универсального крепежного устройства. К корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или непосредственно на корпус клапана.
Сигнализация положений
Электропривод выдает сигнал обратной связи в зависимости от угла поворота вала привода, кроме того, промежуточное положение определяется по механическому указателю.

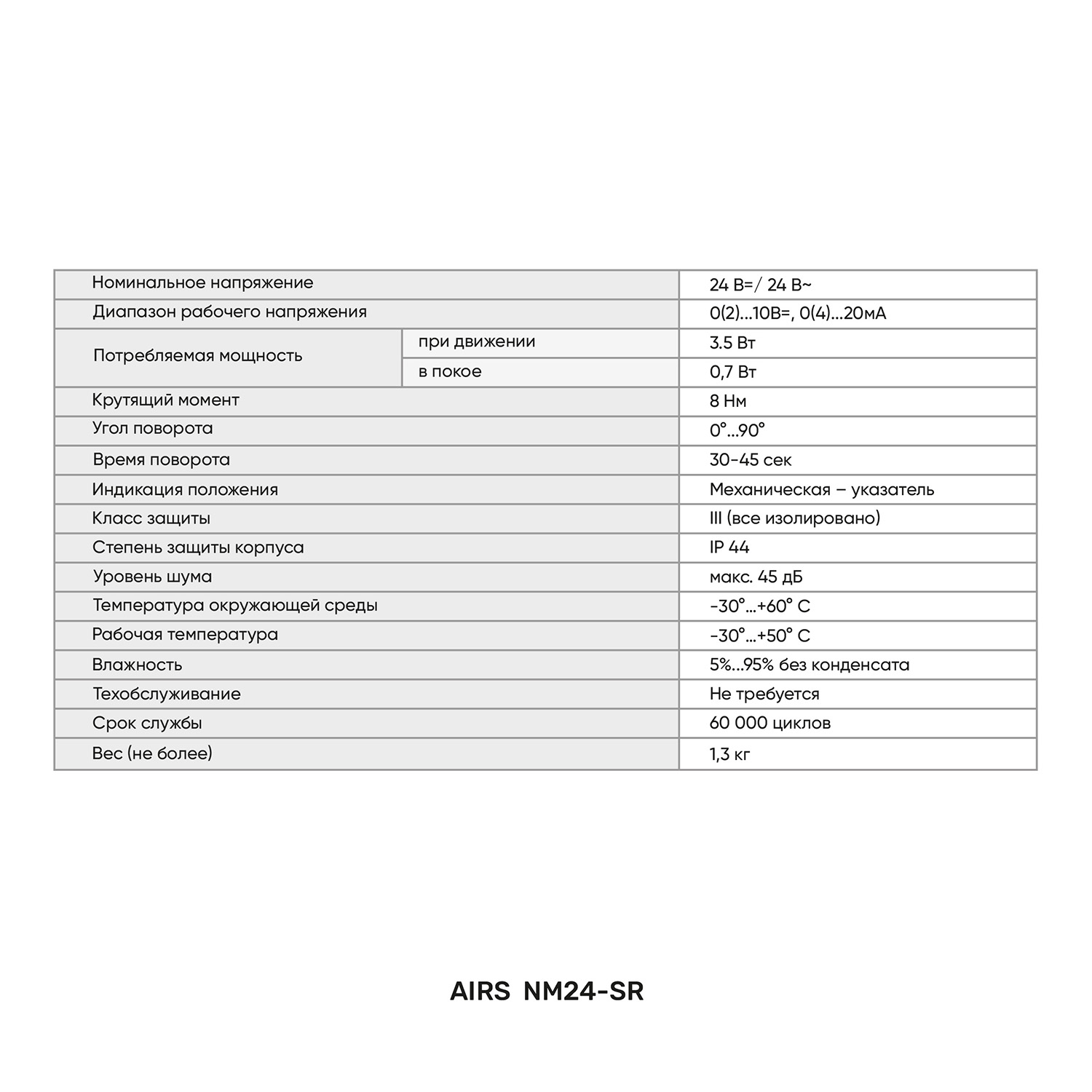

Характеристики
| Номинальное напряжение | 24 В=/ 24 В~ |
| Диапазон рабочего напряжения | 0(2)...10В=, 0(4)...20мА |
| Потребляемая мощность | При движении: 3.5 Вт |
| В покое: 0.7 Вт | |
| Крутящий момент | 8 Нм |
| Угол поворота | 0°...90° |
| Время поворота | 30-45 сек. |
| Индикация положения | Механическая - указатель |
| Класс защиты | III (все изолировано) |
| Степень защиты корпуса | IP 54 |
| Уровень шума | Макс. 45 дБ |
| Температура окружающей среды | -30°…+60° С |
| Рабочая температура | -30°…+50° С |
| Влажность | 5%...95% без конденсата |
| Техобслуживание | Не требуется |
| Срок службы | 60 000 циклов |
| Вес (не более) | 1,3 кг |

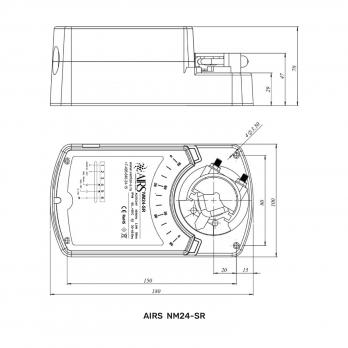

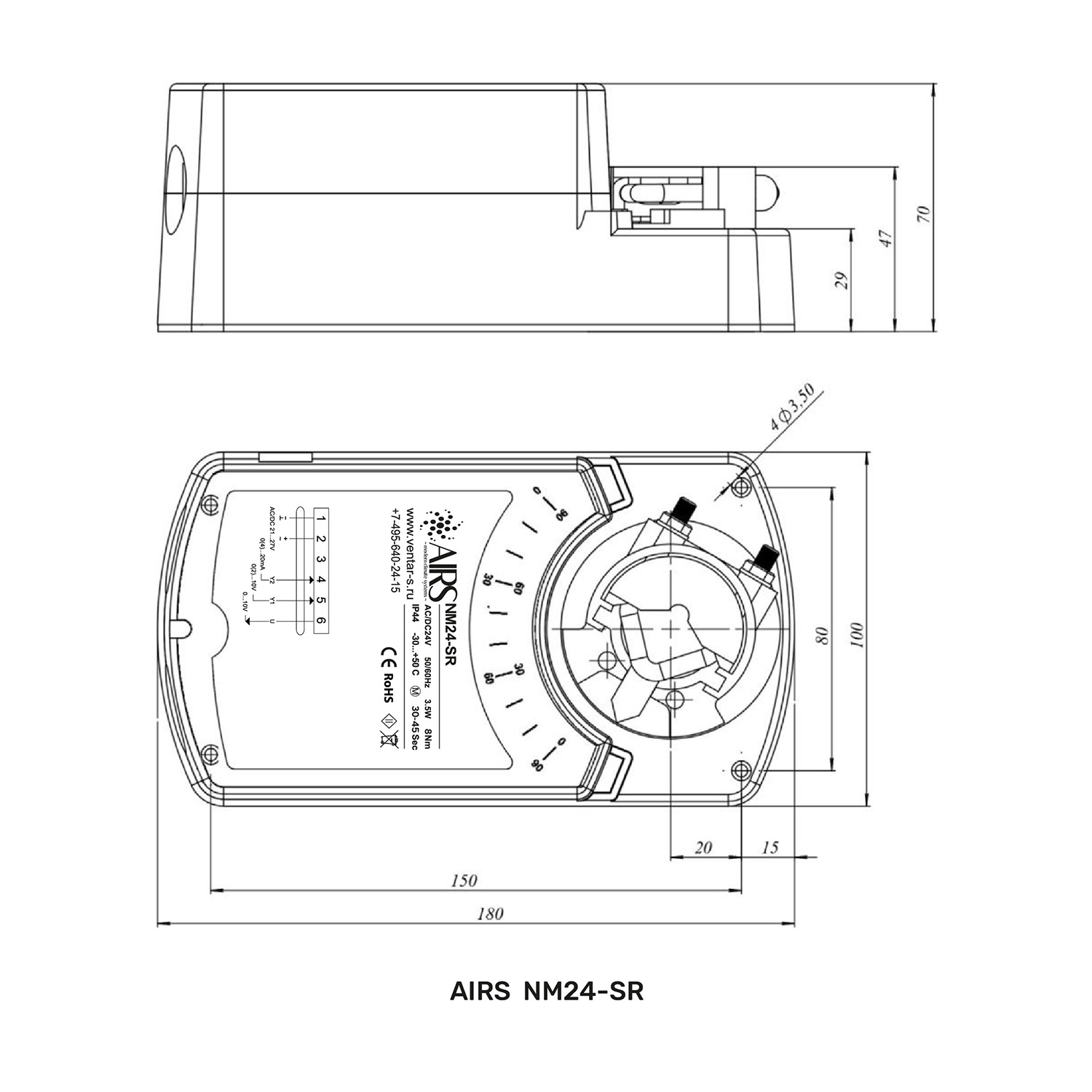

- Габариты и подключение
- Ширина упаковки (м.) 0.13
- Высота упаковки (м.) 0.08
- Длина упаковки (м.) 0.23
- Электропитание
- Напряжение AC/DC 24В
- Управление и функции
- Возвратная пружина Нет
- Крутящий момент (Нм) 8
- Плавная регулировка Есть, 0-10В DC
- SPDT (Вспомогательные переключатели) Нет
- Конструкция и исполнение
- Назначение Воздушные реверсивные
- Бренд AIRS
- Тип вентиляции Для воздушых клапанов
