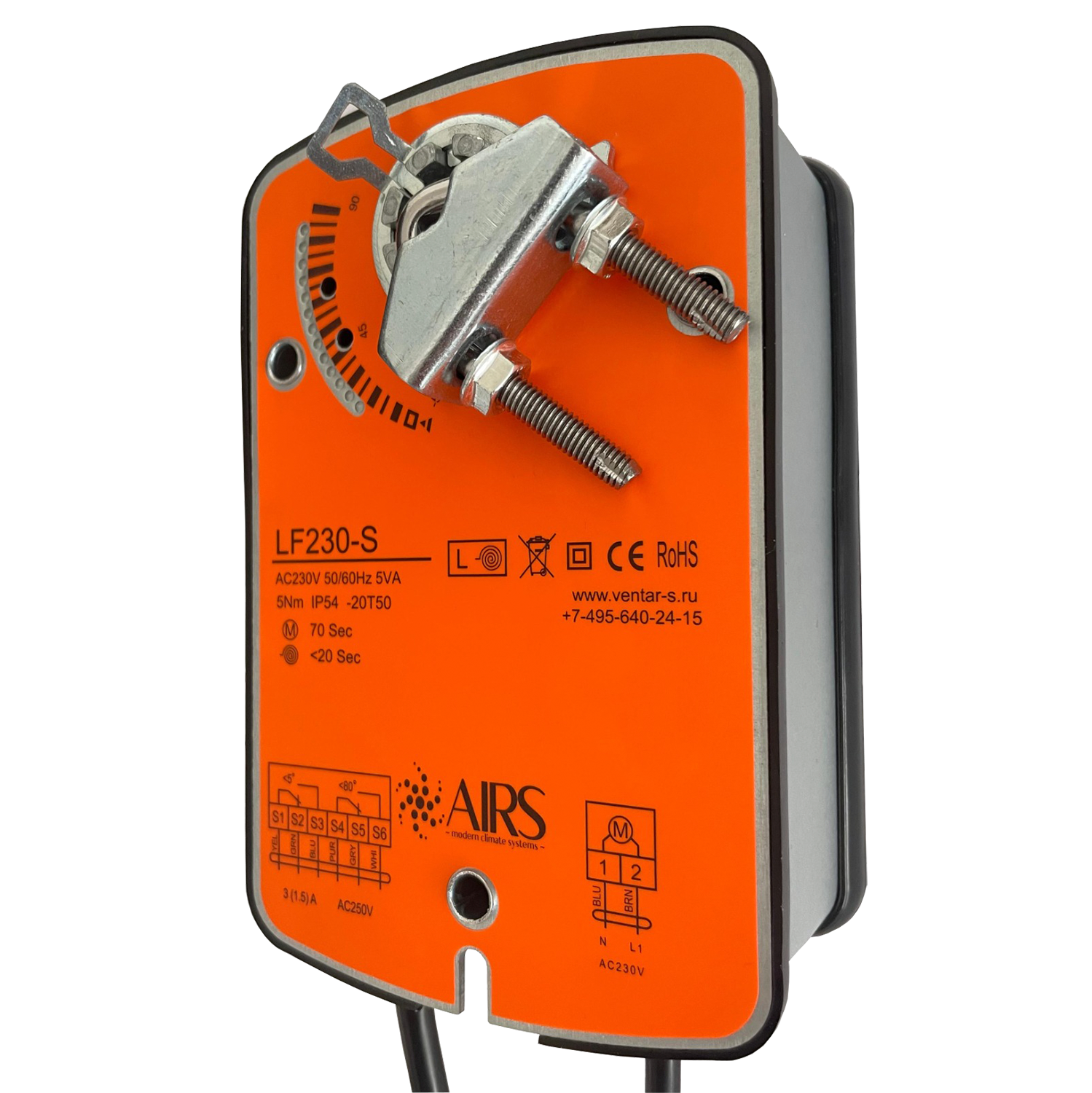

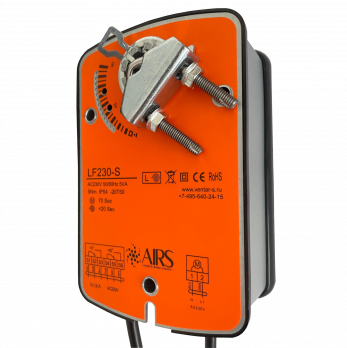

Принцип действия
При подаче напряжения питания вал привода приводит створку клапана в рабочее положение и одновременно взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает створку клапана в охранное положение.

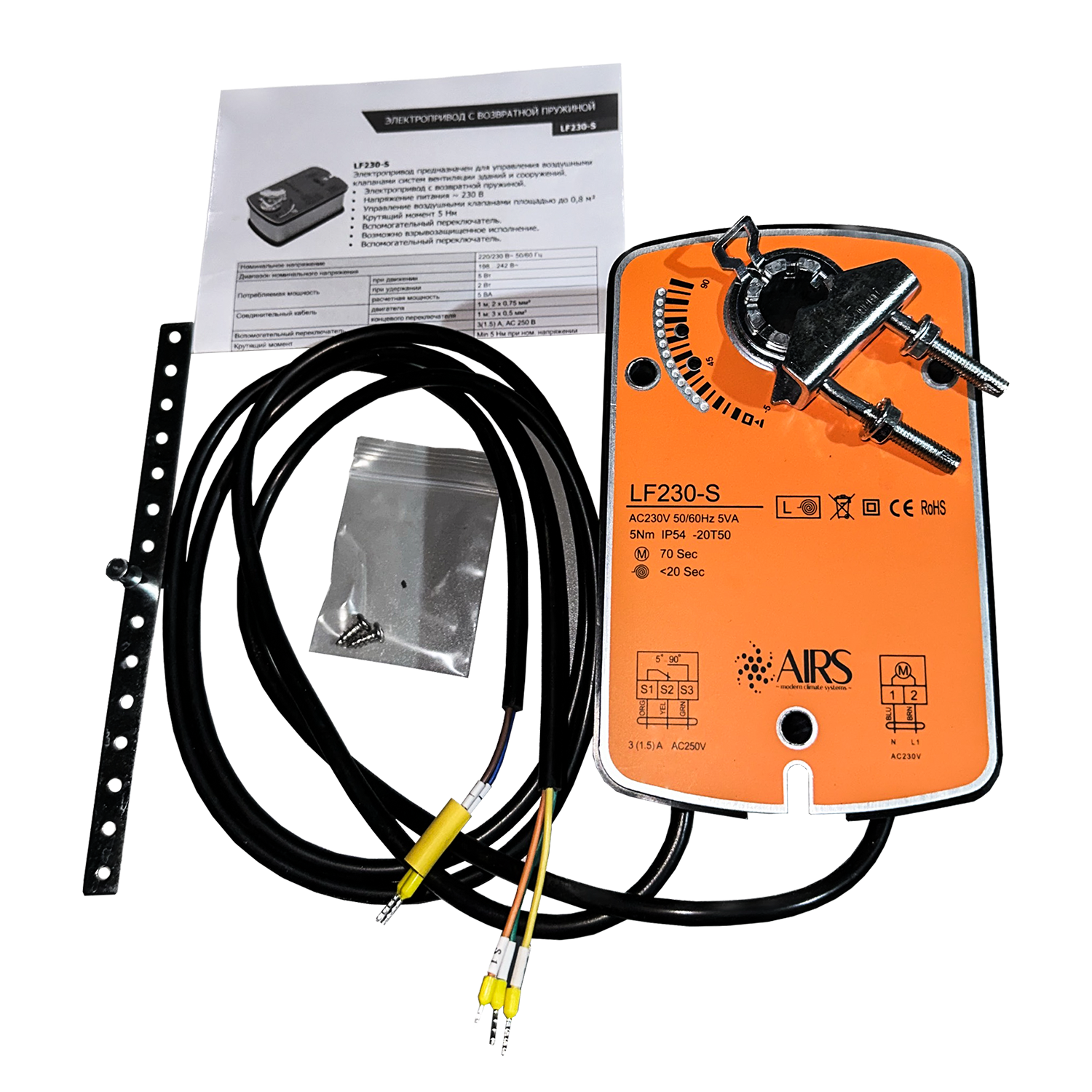

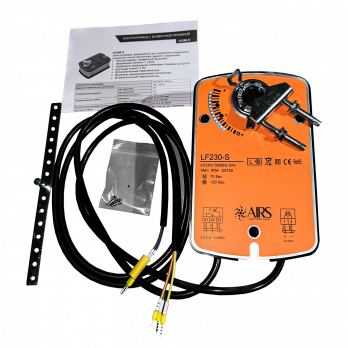

Монтаж
Электропривод легко устанавливается непосредственно на вал створки клапана 8…16 мм с помощью универсального крепежного хомута и закрепляется с помощью специального фиксатора. К корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или на клепку.
Сигнализация положений
Электропривод содержит встроенный переключатель для сигнализации положения створки при углах поворота на 5° или 85°. Промежуточное положение определяется по механическому указателю.

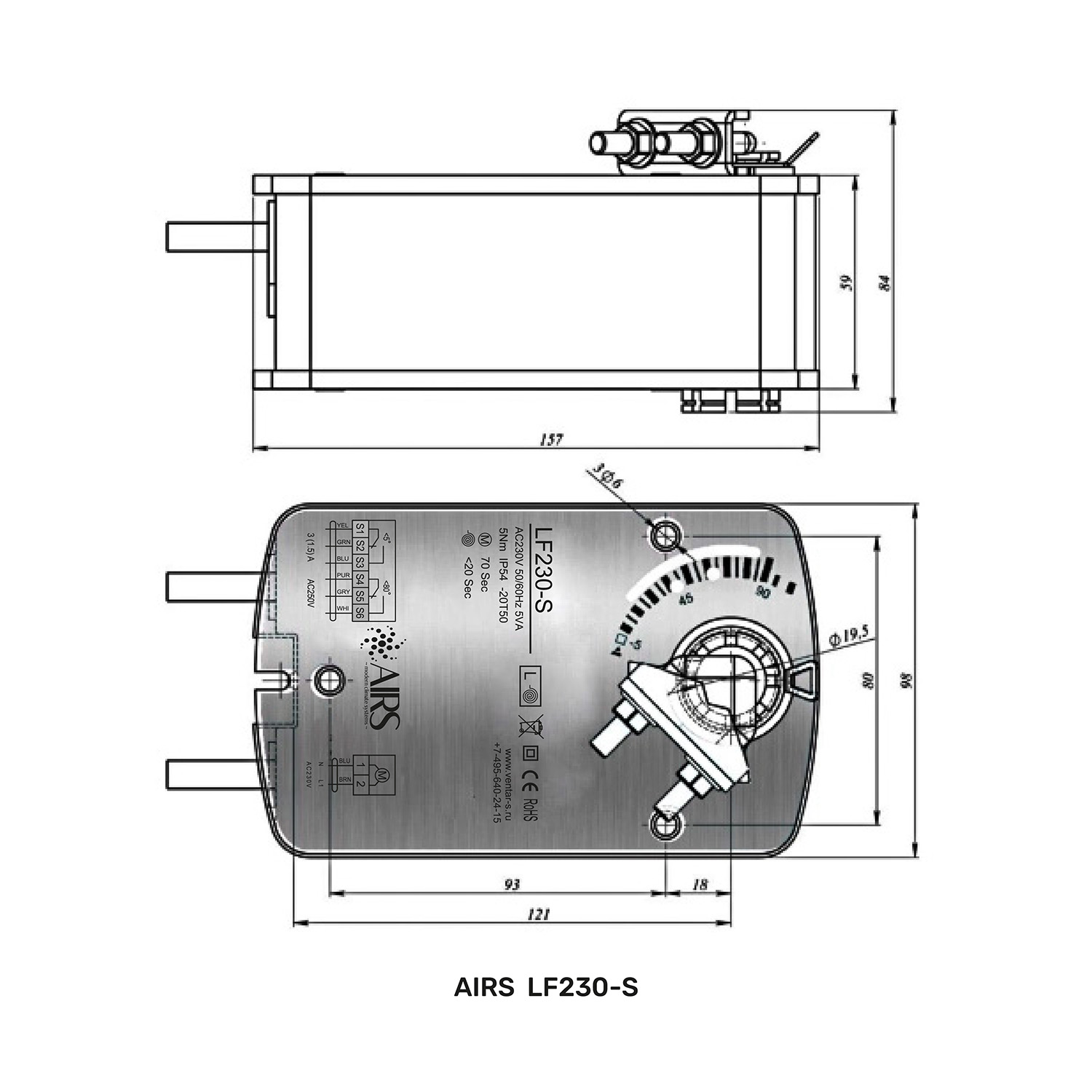

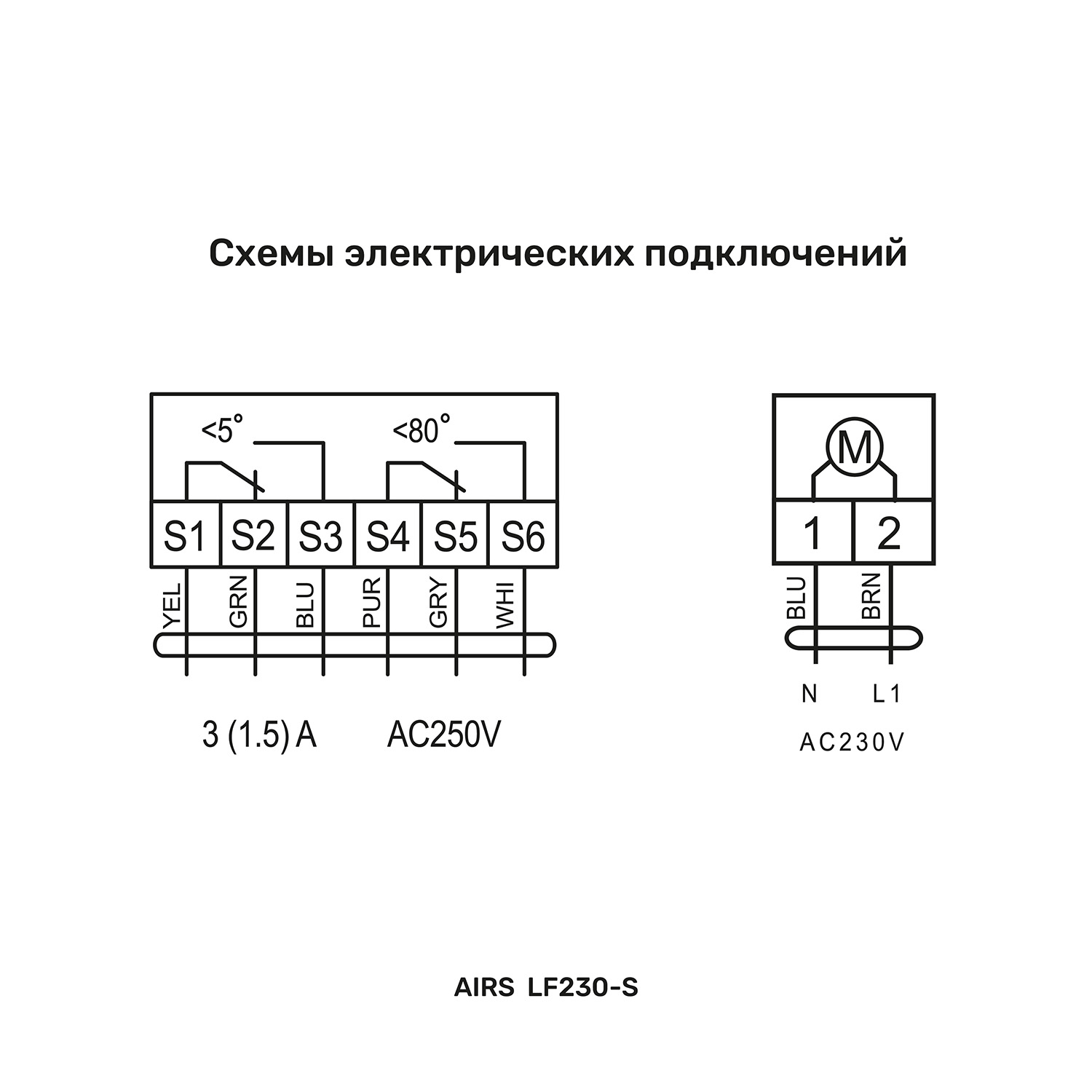

Чертёж и схема подключения

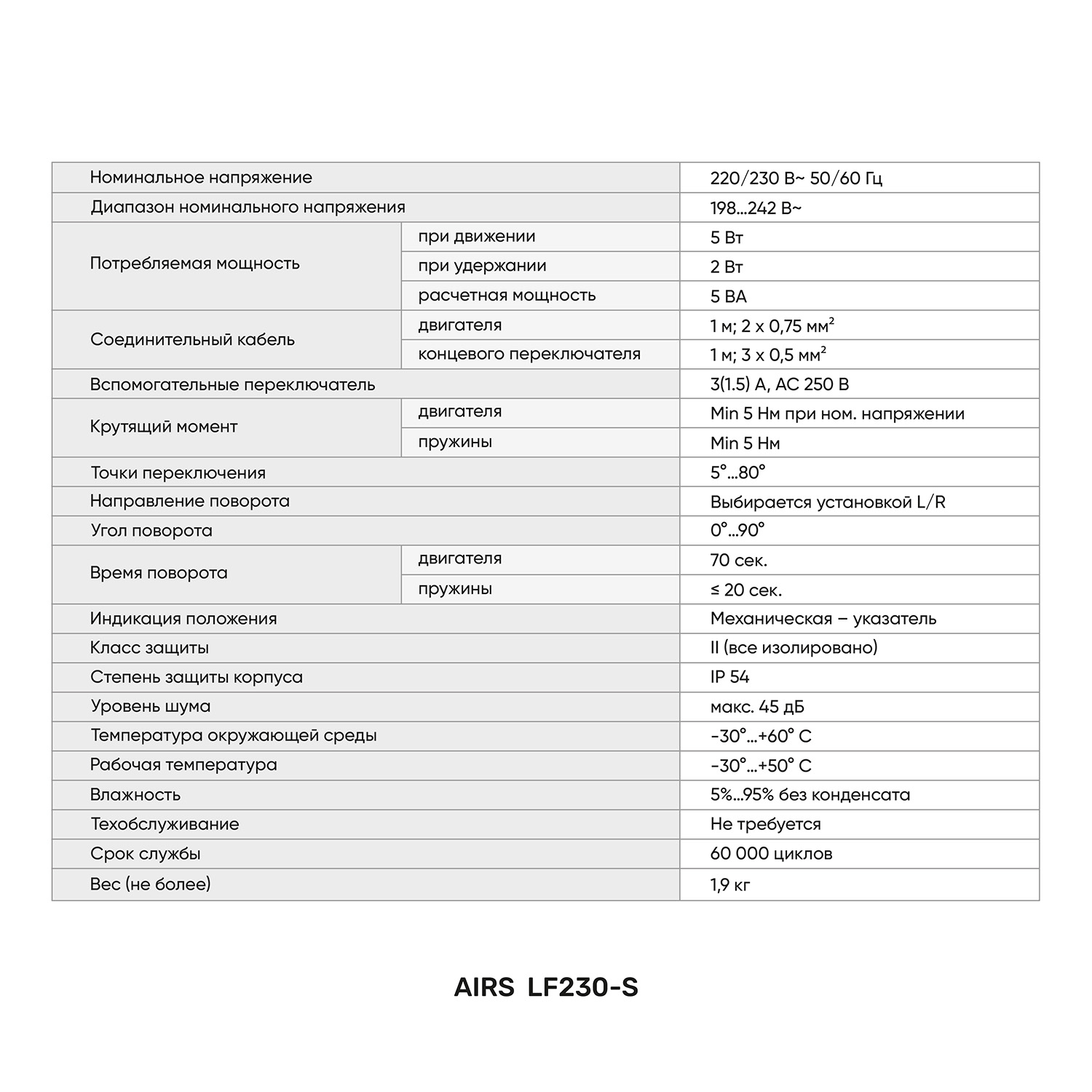

Характеристики
| Номинальное напряжение | 24 В= / 24 В~ 50…60 Гц |
| Диапазон номинального напряжения | 21.6…26.4 В |
| Потребляемая мощность | При движении: 5 Вт, При удержании: 2 Вт, Расчетная: 5 ВА |
| Соединительный кабель | Двигателя: 1 м; 2 х 0,75 мм?, Концевого переключателя: 1 м; 3 х 0,5 мм? |
| Вспомогательный переключатель | 3(1.5) А, АС 250 В |
| Крутящий момент | Min 5 Нм при ном. напряжении |
| Точки переключения | 5°...85° |
| Направление поворота | Выбирается установкой L/R |
| Угол поворота | 0°...90° |
| Время поворота | Двигателя: 70 сек., Пружины: 20 сек. |
| Индикация положения | Механическая - указатель |
| Класс защиты | II (все изолировано) |
| Степень защиты корпуса | IP 54 |
| Уровень шума | Макс. 45 дБ |
| Температура окружающей среды | -30°…+60° С |
| Рабочая температура | -30°…+50° С |
| Влажность | 5%...95% без конденсата |
| Техобслуживание | Не требуется |
| Срок службы | 60 000 циклов |
| Вес (не более) | 1,9 кг |
- Габариты и подключение
- Ширина упаковки (м.) 0.12
- Высота упаковки (м.) 0.1
- Длина упаковки (м.) 0.23
- Электропитание
- Напряжение AC 230В
- Управление и функции
- Возвратная пружина Есть
- Крутящий момент (Нм) 5
- Плавная регулировка Нет
- SPDT (Вспомогательные переключатели) Да
- Конструкция и исполнение
- Назначение Воздушные с пружиной
- Бренд AIRS
- Тип вентиляции Для воздушых клапанов
