Принцип действия
При подаче питания происходит вращение вала электропривода к положениям открыто или закрыто. При прекращении подачи питания вал сохраняет свое положение.Монтаж
Электропривод устанавливается на клапан с квадратным приводным валом размером 12 мм и закрепляется через крепежные отверстия ?6 мм к корпусу клапанаСигнализация положений
Электропривод содержит два встроенных переключателя для сигнализации положения створки при углах поворота на 5° и 80° Промежуточное положение определяется по механическому указателю.Ручное управление

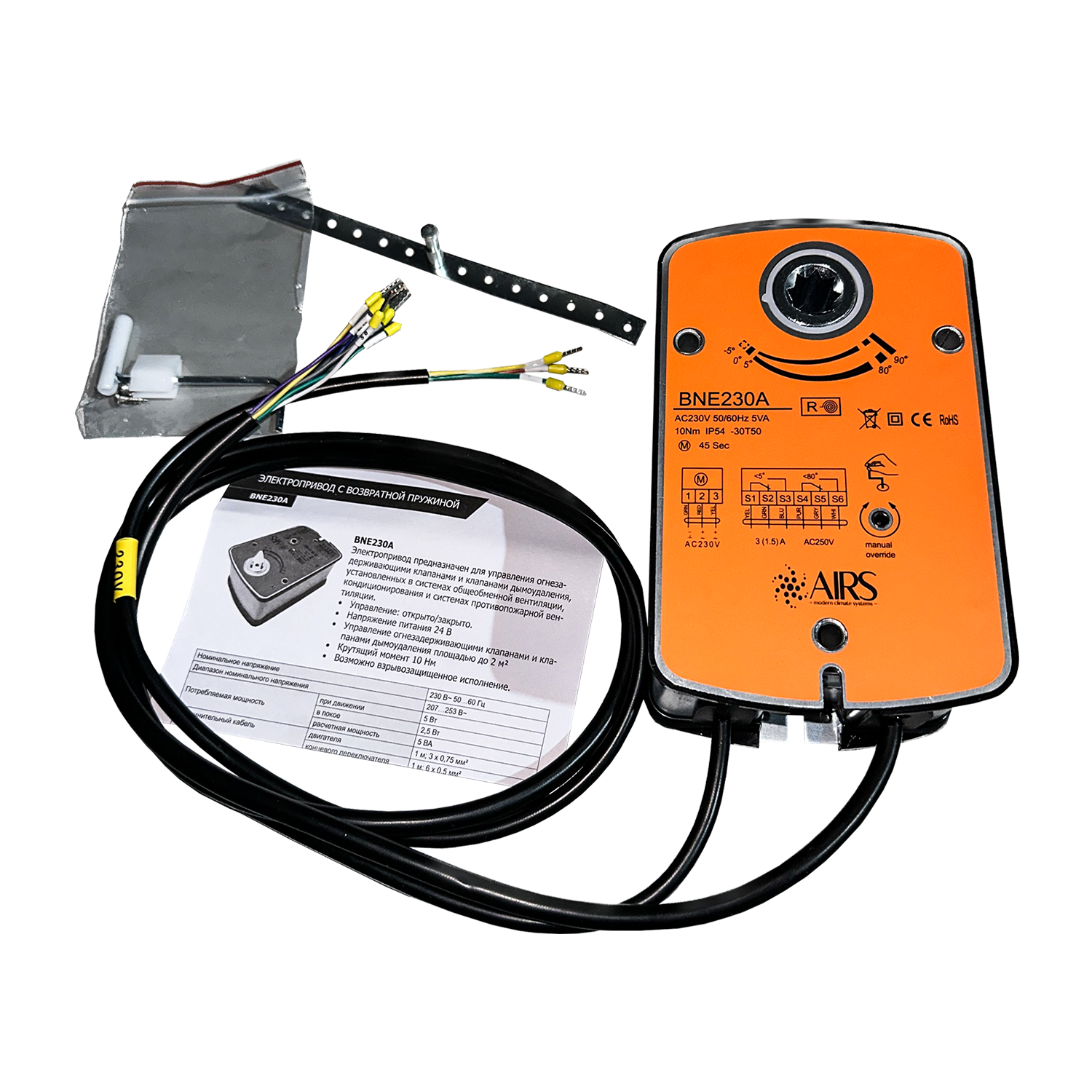

Возможно ручное управление приводом, а также фиксирование его в любом положении. Управление осуществляется прилагаемым в комплекте ключом.
| Номинальное напряжение | 230 В~ 50…60 Гц | |
| Диапазон номинального напряжения | 207…253 В~ | |
| Потребляемая мощность | при движении | 5 Вт |
| в покое | 2,5 Вт | |
| расчетная мощность | 5 ВА | |
| Соединительный кабель | двигателя | 1 м; 3 х 0,75 мм? |
| концевого переключателя | 1 м; 6 х 0,5 мм? | |
| Вспомогательные переключатели | 3(1.5) А, АС 250 В | |
| Крутящий момент | Min 10 Нм при ном. напряжении | |
| Точки переключения | 5°...80° | |
| Направление поворота | Выбирается установкой L/R | |
| Угол поворота | 0°...90° (-5°…90° механически) | |
| Время поворота двигателя | 40 сек. | |
| Индикация положения | Механическая - указатель | |
| Класс защиты | II (все изолировано) | |
| Степень защиты корпуса | IP 54 | |
| Уровень шума | макс. 50 дБ | |
| Температура окружающей среды | -30°…+60° С | |
| Рабочая температура | -30°…+50° С | |
| Влажность | 5%...95% без конденсата | |
| Техобслуживание | Не требуется | |
| Срок службы | 60 000 циклов | |
| Вес (не более) | 1,75 кг | |

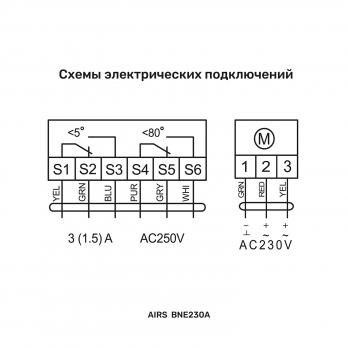

- Габариты и подключение
- Ширина упаковки (м.) 0.12
- Высота упаковки (м.) 0.1
- Длина упаковки (м.) 0.23
- Электропитание
- Напряжение AC 230В
- Управление и функции
- Возвратная пружина Нет
- Крутящий момент (Нм) 10
- Плавная регулировка Нет
- SPDT (Вспомогательные переключатели) Да
- Конструкция и исполнение
- Назначение Дымоудаление
- Бренд AIRS
- Тип вентиляции Для противопожарных клапанов
