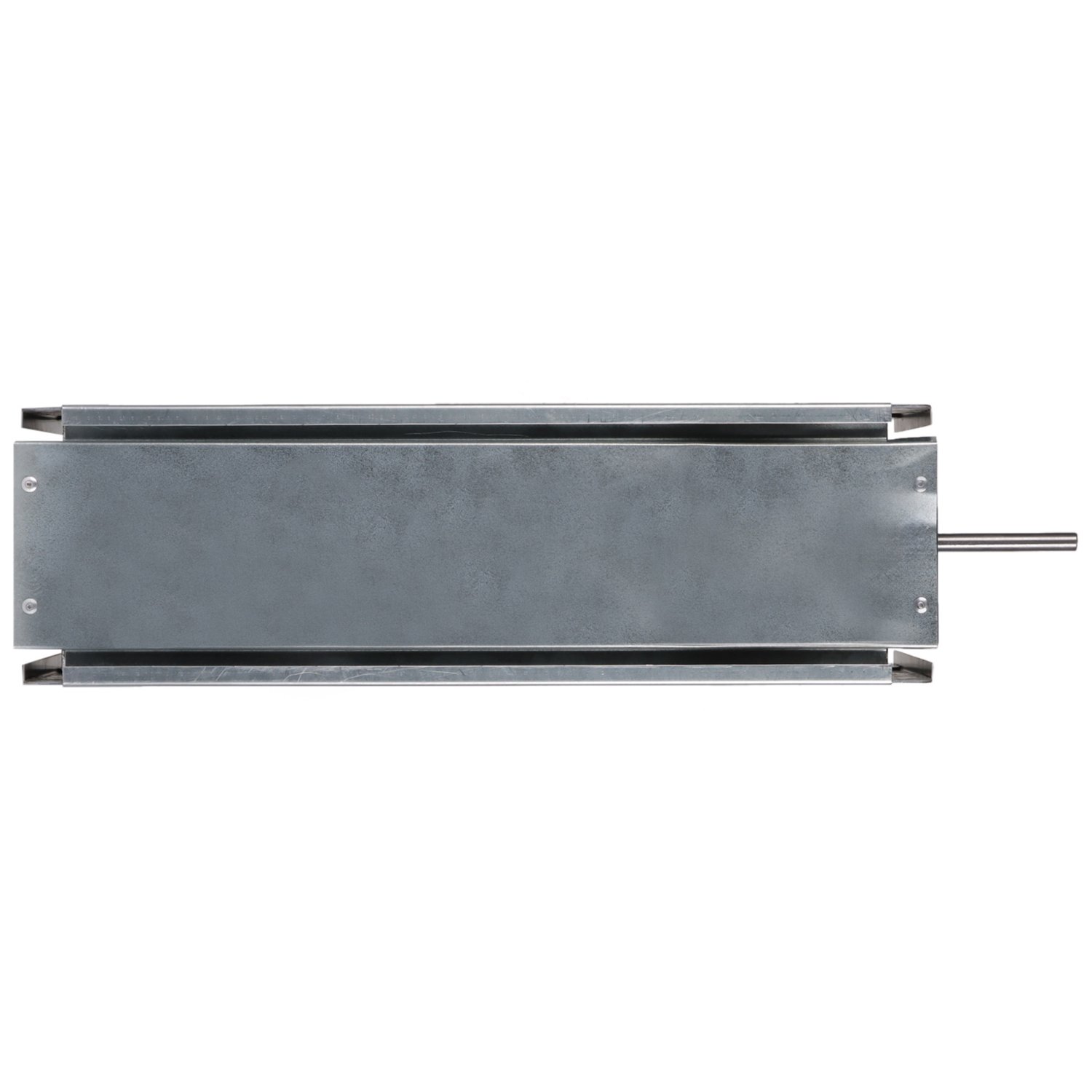

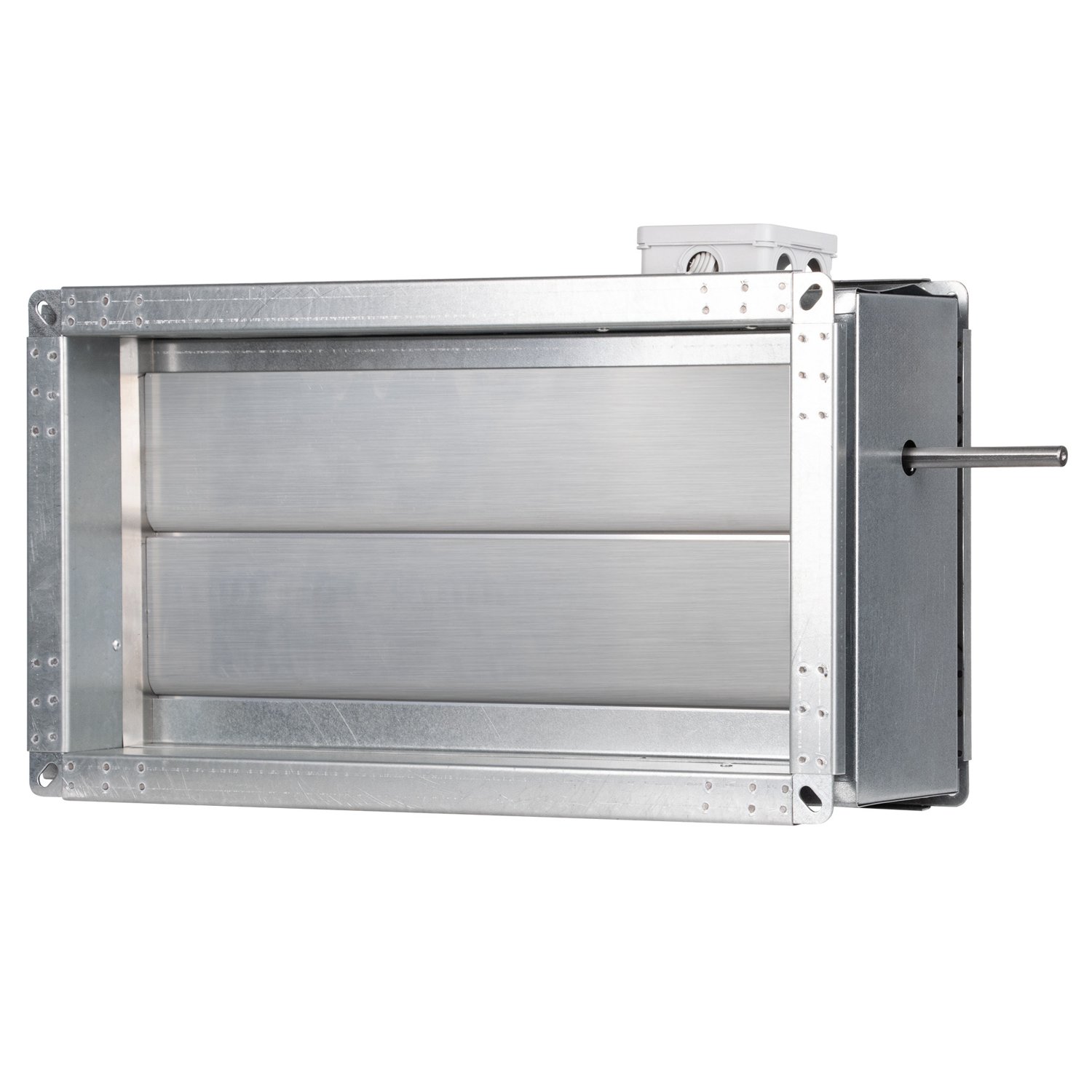

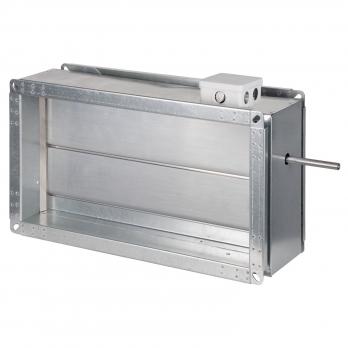

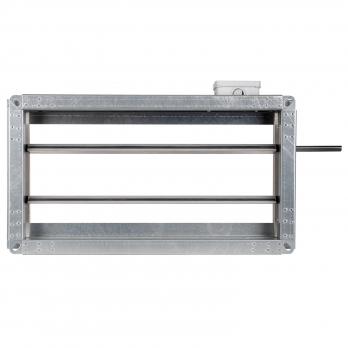

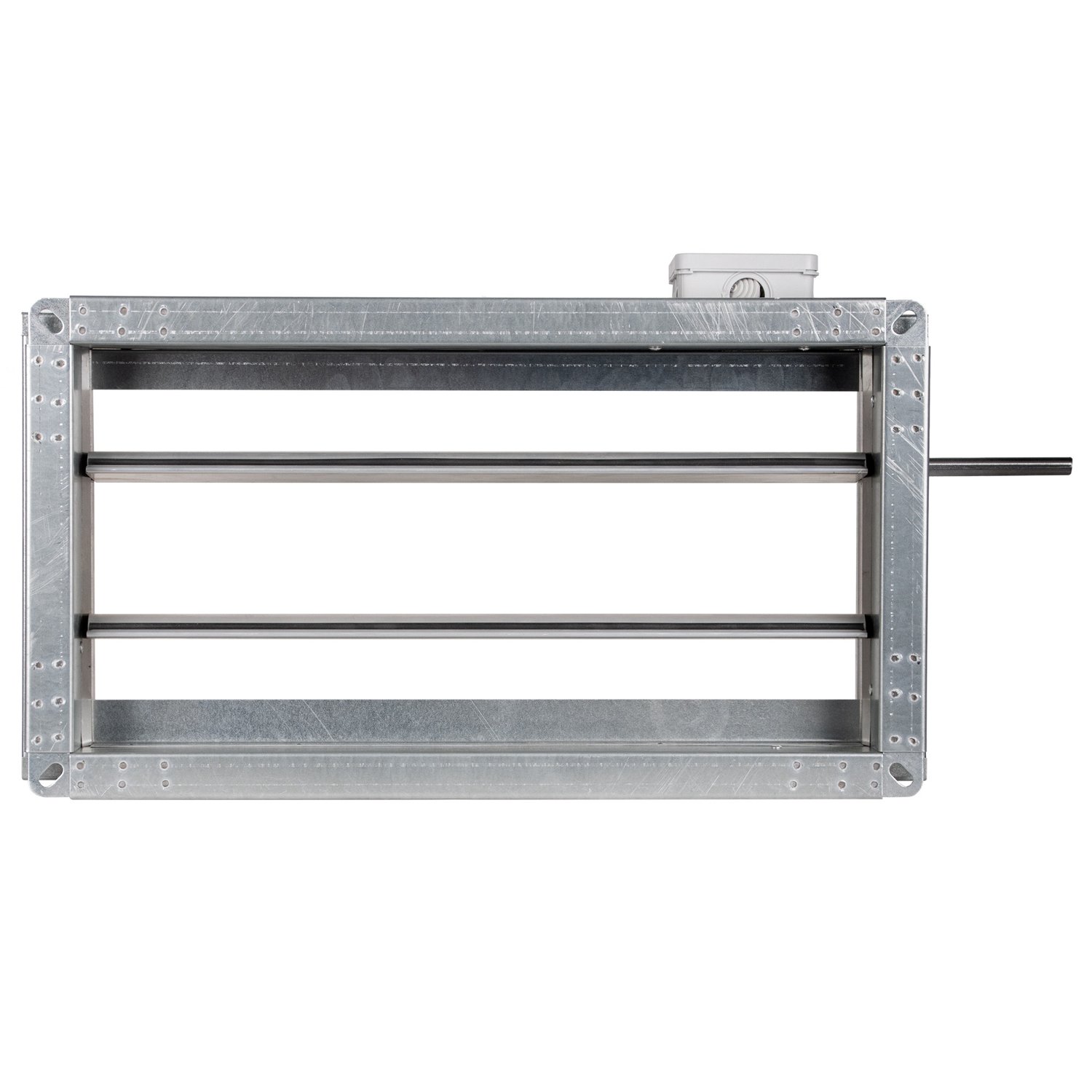

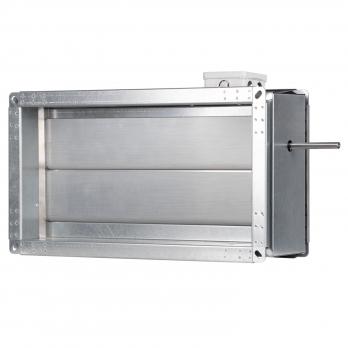

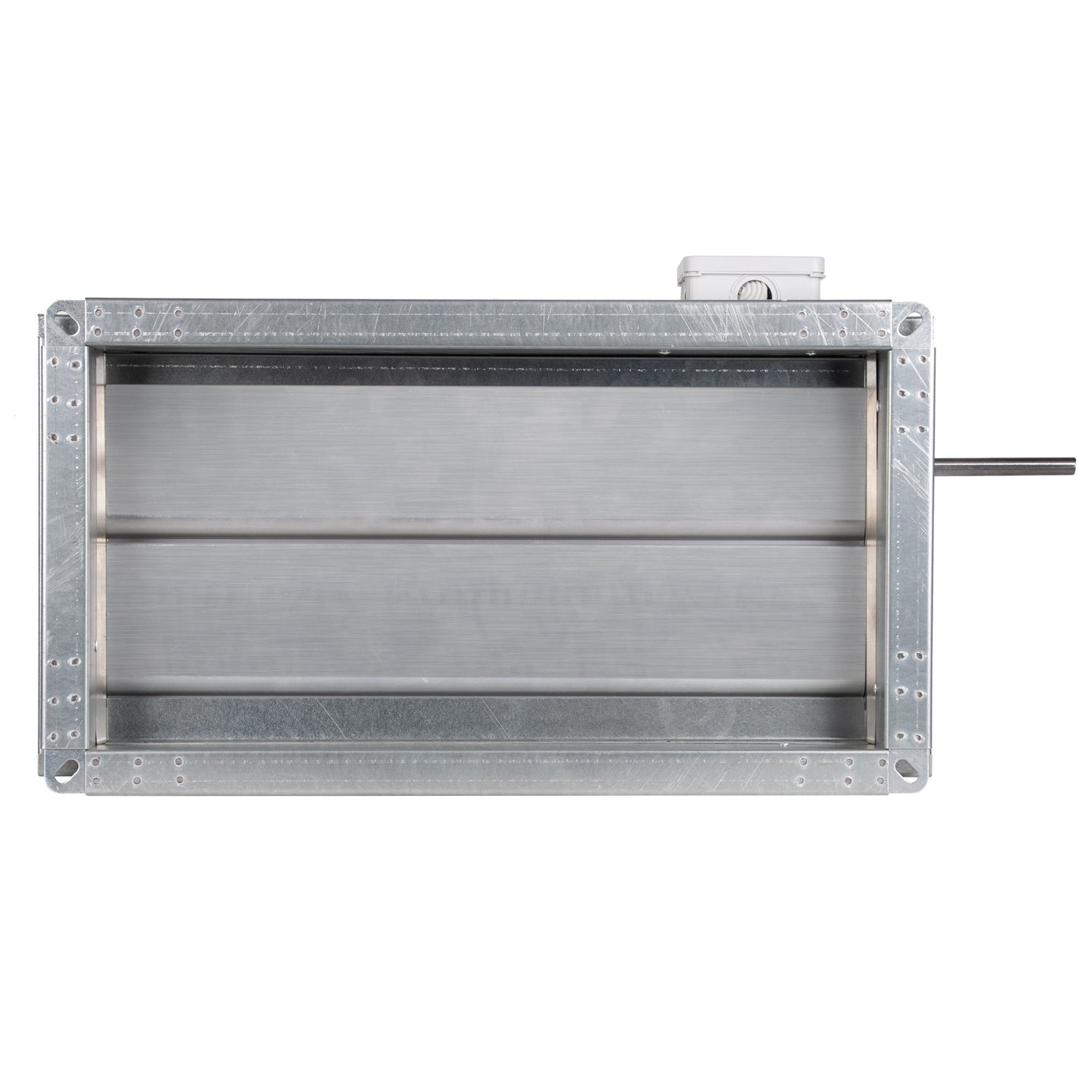

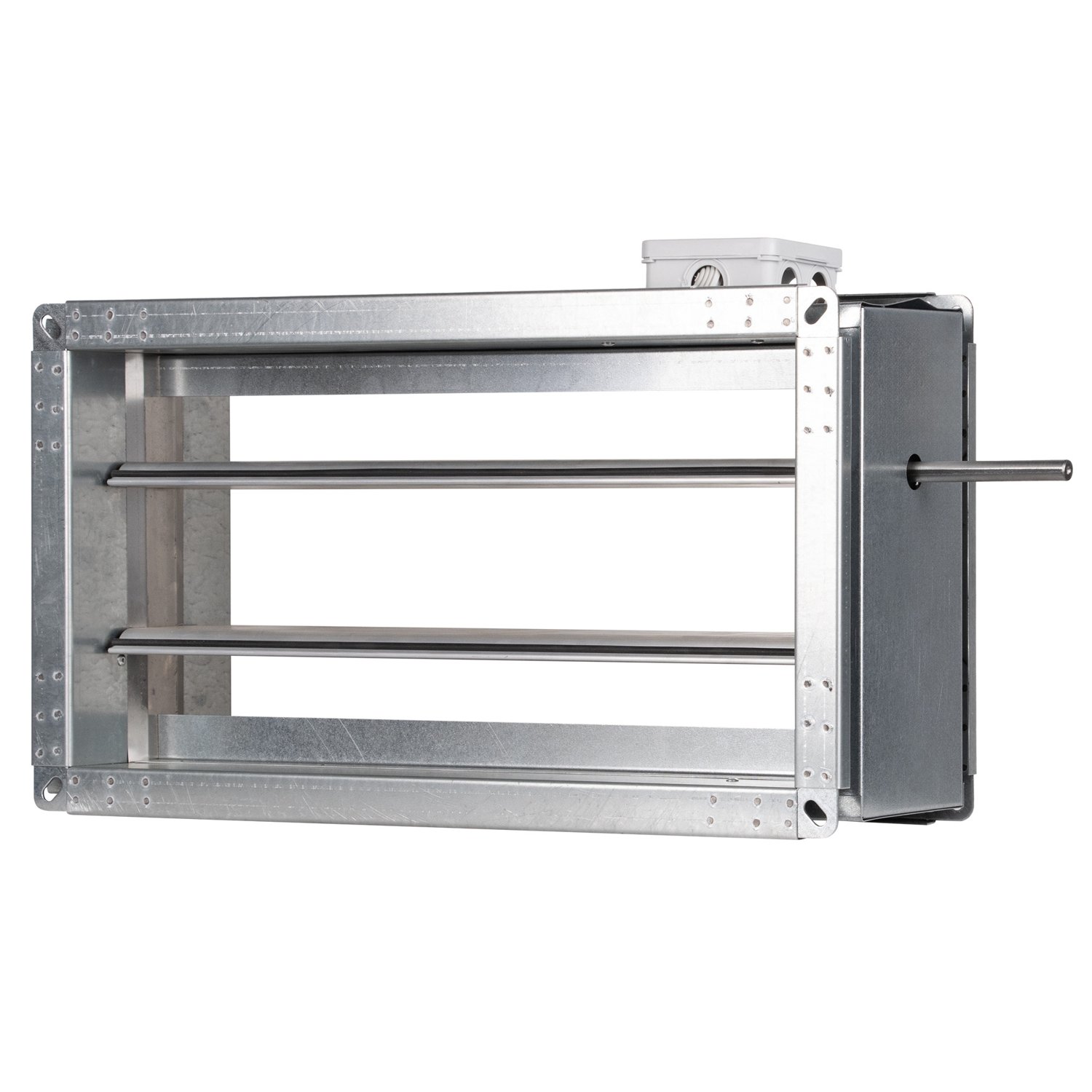

Клапан SHUFT КВУ-ПО-500х250h-УХЛ2

Назначение

Клапан воздушный утепленный, применяется в системах вентиляции, кондиционирования воздуха, воздушного отопления и других санитарно-технических системах низкого давления. Являются клапанами воздухорегулирующими и отсечными, предназначены для регулирования расхода приточного, рециркуляционного или вытяжного воздуха в системах вентиляции и кондиционирования или их полного перекрытия, обеспечивающий герметичность объема воздуха внутри вентиляционных сетей.Используются при температуре окружающей среды от -70 до +70 °С.Особенностью КВУ является электрообогрев как периметра так и площади клапана.Клапан КВУ состоит из прямоугольного корпуса с присоединительными фланцами, выполненный из оцинкованной в подшипниках скольжения которого на полуосях установлены поворотные створчатые лопатки выполненные из усиленного алюминиевого профиля.Регулирование или полное перекрытие воздушных потоков осуществляется за счет раскрытия створчатых лопаток, которые через систему кинематики рычагов и тяг поворачиваются на требуемый угол, с помощью исполнительного механизма, укрепленного на корпусе клапана.Раскрытие створчатых лопаток клапана «параллельное».Для уменьшения прососов между торцами створчатых лопаток и корпусом клапан устанавливается специальное пружинное уплотнение выполненное из профилированного листового металла.Клапан оснащен электрообогревом, предназначенный для предотвращения образования наледи на клапане, в результате чего обеспечивает нормальную работу кинематики (открытию — закрытию створчатых лопаток) клапана.Электрообогрев осуществляется при помощи гибкого саморегулирующегося нагревательного кабеля. Клапаны КВУ могут изготовляются только прямоугольного сечения.Максимальный перепад давления рабочей среды на клапане не более 2000 Па (200 кгс/м²).Клапаны изготовляются следующих типов: канального типа и стенового типа.Высота клапана варьируется от 170 мм до 2500 мм с шагом 140 мм.Ширина клапана находится в диапазоне от 200 мм до 2000 мм.

Основные особенности

• Сечение 500x250 мм
• Корпус: оцинкованная сталь
• Гарантия 12 мес

Технические характеристики
